RSK-nr enhet: ST

RSK-Nr: 535 63 01

EXF4U20A065

Styrventil

Inlagd: 2026-03-31

RSK-nr enhet: ST

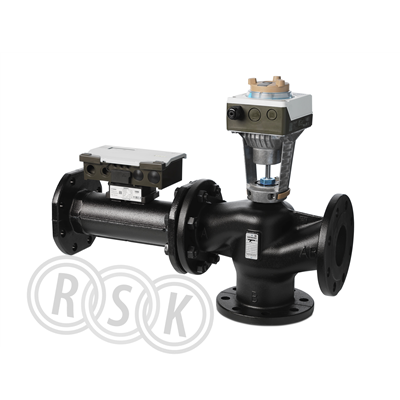

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXF4U20E065 har inställbart volymflöde 6...20 m3/h (1,67...5,56 l/s). Egenskaper för EXF4U20..:

  • •  Volymflöde 20…50 m3/h (5,56…13,89 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med flänsade anslutningar enl. ISO 7005-1

Visa mer

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXF4U20E065 har inställbart volymflöde 6...20 m3/h (1,67...5,56 l/s). Egenskaper för EXF4U20..:

  • •  Volymflöde 20…50 m3/h (5,56…13,89 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med flänsade anslutningar enl. ISO 7005-1

Märkningar

CE

Dokument

Översikt
RSK-nummer5356301
Tillverkarens artikelnummerS55300-M156
GTIN4047625036348
ProduktStyrventil
ProduktnamnEXF4U20A065
Dimensionfläns 184 mm (DN65)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktion3-vägs kombiventil (e-PICV)
Utförandemed flänsanslutning
Färgsvart
Ytbehandling-
Material EN-GJL-250 / C770S
Standard-
Övrig infovolymflöde 6-20 m3/h
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M156
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55300-M156
GTIN 4047625036348
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M156
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Gjutjärn
Materialkvalitet Övrigt
Dimension (Nominell diameter) DN 65
Utvändig rördiameter 65 mm
Anslutningar Fläns
Tryckklass PN 16
Volymflödeshastighet 6 - 20 m³/h
Förinställt flödesvolym Utan slagbegränsning
Min. differenstryck 14 kPa
Max. tryckdifferens 150 kPa
Typ av tryckkompensation Elektronisk
Med mätnippel Nej
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Ja
Lämplig för glykol Nej
Längd 591 mm
Bygglängd 591 mm
Höjd 461 mm
Inställningsmetod via NFC (Near Field Communication) Nej
Inställningsmetod direkt på produkt Nej
Inställningsmetod via manuellt programmeringsverktyg Ja
Inställningsmetod via PC-verktyg Ja
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 770
Bredd (mm) 560
Höjd (mm) 580
Vikt (kg) 37,7
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5356301.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356301.pdf
Projektering

Projektering

Logga in för att visa mer.
RSK-nummer5356301
Tillverkarens artikelnummerS55300-M156
GTIN4047625036348
ProduktStyrventil
ProduktnamnEXF4U20A065
Dimensionfläns 184 mm (DN65)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktion3-vägs kombiventil (e-PICV)
Utförandemed flänsanslutning
Färgsvart
Ytbehandling-
Material EN-GJL-250 / C770S
Standard-
Övrig infovolymflöde 6-20 m3/h
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M156
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55300-M156
GTIN 4047625036348
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M156

Produktegenskaper

Material hus/kapsling/stomme Gjutjärn
Materialkvalitet Övrigt
Dimension (Nominell diameter) DN 65
Utvändig rördiameter 65 mm
Anslutningar Fläns
Tryckklass PN 16
Volymflödeshastighet 6 - 20 m³/h
Förinställt flödesvolym Utan slagbegränsning
Min. differenstryck 14 kPa
Max. tryckdifferens 150 kPa
Typ av tryckkompensation Elektronisk
Med mätnippel Nej
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Ja
Lämplig för glykol Nej
Längd 591 mm
Bygglängd 591 mm
Höjd 461 mm
Inställningsmetod via NFC (Near Field Communication) Nej
Inställningsmetod direkt på produkt Nej
Inställningsmetod via manuellt programmeringsverktyg Ja
Inställningsmetod via PC-verktyg Ja

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 770
Bredd (mm) 560
Höjd (mm) 580
Vikt (kg) 37,7

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5356301.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356301.pdf
