Avaktiverad 2026-04-07

Gå till ersättningsartikel

RSK-nr enhet: ST

RSK-Nr: 535 61 39

EXF4U20E100

Styrventil

Inlagd: 2020-11-23

RSK-nr enhet: ST

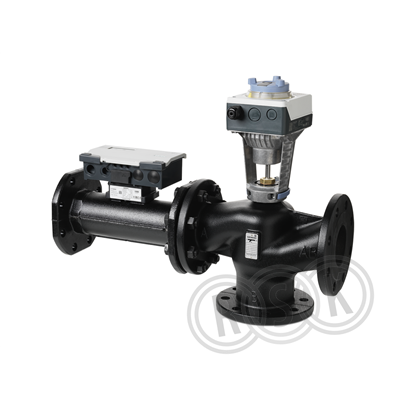

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXF4U20E100 har inställbart volymflöde 15...50 m3/h (4,17...13,89 l/s). Egenskaper för EXF4U20..:

  • •  Volymflöde 20…50 m3/h (5,56…13,89 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med flänsade anslutningar enl. ISO 7005-1

Visa mer

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXF4U20E100 har inställbart volymflöde 15...50 m3/h (4,17...13,89 l/s). Egenskaper för EXF4U20..:

  • •  Volymflöde 20…50 m3/h (5,56…13,89 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med flänsade anslutningar enl. ISO 7005-1

Märkningar

CE

Dokument

Översikt
RSK-nummer5356139
Tillverkarens artikelnummerS55300-M119
GTIN4047625011314
ProduktStyrventil
ProduktnamnEXF4U20E100
Dimensionfläns 220 mm (DN100)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktion3-vägs kombiventil (e-PICV)
Utförandemed flänsanslutning
Färgsvart
Ytbehandling-
Material EN-GJL-250 / C770S
Standard-
Övrig infovolymflöde 15-50 m3/h
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M119
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55300-M119
GTIN 4047625011314
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M119
Produktegenskaper

Produktegenskaper

Materialkvalitet Övrigt
Dimension (Nominell diameter) DN 100
Utvändig rördiameter 100 mm
Tryckklass PN 16
Volymflödeshastighet 15 - 50 m³/h
Förinställt flödesvolym Ingen
Min. differenstryck 19 kPa
Max. tryckdifferens 125 kPa
Typ av tryckkompensation Elektronisk
Slaglängd 40 mm
Lämplig för vätskor Ja
Lämplig för glykol Nej
Längd 711 mm
Bygglängd 711 mm
Höjd 550 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 800
Bredd (mm) 600
Höjd (mm) 720
Vikt (kg) 63,5
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356112.pdf
