RSK-nr enhet: ST

RSK-Nr: 535 63 00

EXG4U10A050

Styrventil

Inlagd: 2026-03-31

RSK-nr enhet: ST

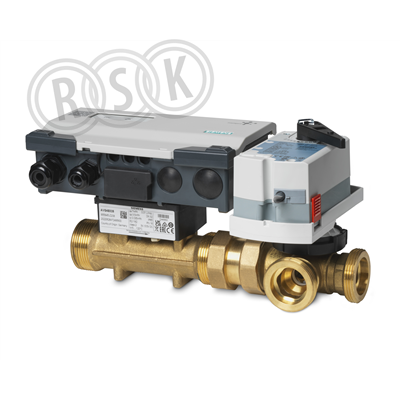

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXG4U10E050 har inställbart volymflöde 3,6...12 m3/h (1...3,33 l/s). Egenskaper för EXG4U10..:

  • •  Volymflöde 1,2…12 m3/h (0,33…3,33 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med gängade anslutningar enl. ISO 228/1

Visa mer

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXG4U10E050 har inställbart volymflöde 3,6...12 m3/h (1...3,33 l/s). Egenskaper för EXG4U10..:

  • •  Volymflöde 1,2…12 m3/h (0,33…3,33 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med gängade anslutningar enl. ISO 228/1

Märkningar

CE

Dokument

Översikt
RSK-nummer5356300
Tillverkarens artikelnummerS55300-M155
GTIN4047625036331
ProduktStyrventil
ProduktnamnEXG4U10A050
DimensionG 2 3/4" (DN50)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktion3-vägs kombiventil (e-PICV)
Utförandemed utvändig gänga
Färgmässing
Ytbehandling-
Material AZH-mässing
Standard-
Övrig infovolymflöde 3,6-12 m3/h
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M155
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55300-M155
GTIN 4047625036331
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/App/Main?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M155
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme Mässing
Materialkvalitet Övrigt
Dimension (Nominell diameter) DN 50
Utvändig rördiameter 50 mm
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 16
Volymflödeshastighet 3,6 - 12 m³/h
Förinställt flödesvolym Utan slagbegränsning
Min. differenstryck 22 kPa
Max. tryckdifferens 200 kPa
Typ av tryckkompensation Elektronisk
Med mätnippel Nej
Med påfyllnings- och avtappningssventil Nej
Lämplig för vätskor Ja
Lämplig för glykol Nej
Längd 360 mm
Bygglängd 360 mm
Höjd 204 mm
Inställningsmetod via NFC (Near Field Communication) Nej
Inställningsmetod direkt på produkt Nej
Inställningsmetod via manuellt programmeringsverktyg Ja
Inställningsmetod via PC-verktyg Ja
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 490
Bredd (mm) 255
Höjd (mm) 280
Vikt (kg) 9
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5356300.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356300.pdf
Projektering

Projektering

Logga in för att visa mer.
