Avaktiverad 2026-04-07

Gå till ersättningsartikel

RSK-nr enhet: ST

RSK-Nr: 535 61 31

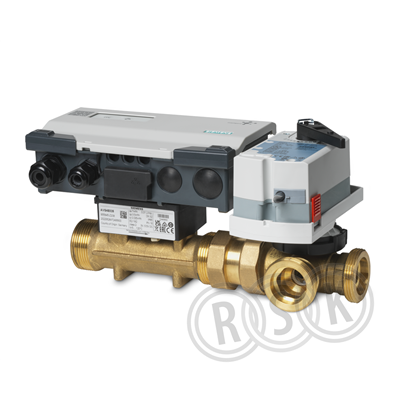

EXG4U10E020

Styrventil

Inlagd: 2020-11-23

RSK-nr enhet: ST

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXG4U10E020 har inställbart volymflöde 0,6...2 m3/h (0,17...0,56 l/s). Egenskaper för EXG4U10..:

  • •  Volymflöde 1,2…12 m3/h (0,33…3,33 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med gängade anslutningar enl. ISO 228/1

Visa mer

Intelligent 3-vägs styrventil (reglerventil, energiventil, smartventil) för värme-, ventilations- och luftkonditioneringsanläggningar inkl. energimätning och dynamisk hydraulisk balansering. Ventilen har ett inställbart max.flöde. Den intelligenta ventilen erbjuder 3 applikationstyper: Dynamisk styrventil, Framledningstemperaturregulator eller Utetemperaturberoende framledningstemperaturregulator. Komplett med ställdon, flödesmätare och temperaturgivare. För användning med kylt, låg och högtemperat vatten i slutna kretsar. EXG4U10E020 har inställbart volymflöde 0,6...2 m3/h (0,17...0,56 l/s). Egenskaper för EXG4U10..:

  • •  Volymflöde 1,2…12 m3/h (0,33…3,33 l/s)
  • •  Medietemperatur 1…120 °C
  • •  Ethernet Daisychain för BACnet IP integration
  • •  Molnanslutning
  • •  Strömförsörjning AC/DC 24 V
  • •  Styrsignal analog DC 0/2...10 V eller 4...20 mA
  • •  Med gängade anslutningar enl. ISO 228/1

Märkningar

CE

Dokument

Översikt
RSK-nummer5356131
Tillverkarens artikelnummerS55300-M112
GTIN4047625011239
ProduktStyrventil
ProduktnamnEXG4U10E020
DimensionG 1 1/4" (DN20)
Storlek-
Tryck/Flöde/TempPN16
Effekt/Eldata-
Funktion3-vägs kombiventil (e-PICV)
Utförandemed utvändig gänga
Färgmässing
Ytbehandling-
Material AZH-mässing
Standard-
Övrig infovolymflöde 0,6-2 m3/h
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M112
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55300-M112
GTIN 4047625011239
Tillverkarens produktsida https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55300-M112
Produktegenskaper

Produktegenskaper

Materialkvalitet Övrigt
Dimension (Nominell diameter) DN 20
Utvändig rördiameter 20 mm
Anslutningar Utvändig gänga G, cylindrisk (ISO 228-1)
Tryckklass PN 16
Volymflödeshastighet 0,6 - 2 m³/h
Förinställt flödesvolym Ingen
Min. differenstryck 25 kPa
Max. tryckdifferens 200 kPa
Typ av tryckkompensation Elektronisk
Lämplig för vätskor Ja
Lämplig för glykol Nej
Längd 254 mm
Bygglängd 254 mm
Höjd 156 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 550
Bredd (mm) 370
Höjd (mm) 250
Vikt (kg) 4,4
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356112.pdf
