RSK-nr enhet: ST
Inlagd: 2023-03-22
RSK-nr enhet: ST

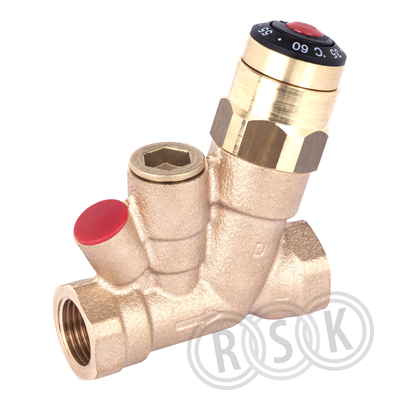

MTCV PURE DN20 är en termostatisk reglerventil, tillverkad i mässing med blyhalt <0,1%, med flera funktioner, avsedd för system med cirkulerande tappvarmvatten, VVC. MTCV skapar en termisk balans i cirkulationssystemet genom att konstanthålla en förinställd temperatur. Detta sker genom att ventilen begränsar flödet genom MTCV till ett minsta behov momentant. Termisk reglering kontra statisk reglering av varmvattencirkulationen innebär mindre temperaturförluster från rörinstallationen vilket sparar energi till cirkulationspumpen. Ett VVC-system med MTCV monterad ska inte inregleras manuellt eller justeras - ventilen reglerar automatiskt hela cirkulationskretsen. MTCV (A grundversion) kan byggas ut till MTCV (B version) och MTCV (C version) under drift.
MTCV PURE DN20 är en termostatisk reglerventil, tillverkad i mässing med blyhalt <0,1%, med flera funktioner, avsedd för system med cirkulerande tappvarmvatten, VVC. MTCV skapar en termisk balans i cirkulationssystemet genom att konstanthålla en förinställd temperatur. Detta sker genom att ventilen begränsar flödet genom MTCV till ett minsta behov momentant. Termisk reglering kontra statisk reglering av varmvattencirkulationen innebär mindre temperaturförluster från rörinstallationen vilket sparar energi till cirkulationspumpen. Ett VVC-system med MTCV monterad ska inte inregleras manuellt eller justeras - ventilen reglerar automatiskt hela cirkulationskretsen. MTCV (A grundversion) kan byggas ut till MTCV (B version) och MTCV (C version) under drift.
| RSK-nummer | 5356157 |
|---|---|
| Tillverkarens artikelnummer | 003Z6520 |
| GTIN | 5715162502815 |
| Produkt | Cirkulationsventil |
| Produktnamn | MTCV PURE DN20 Basic |
| Dimension | Rp20 |
| Storlek | DN20 |
| Tryck/Flöde/Temp | PN10, temp 35-60°C, Kvs 1,8 |
| Effekt/Eldata | - |
| Funktion | termostat |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | eco-mässing |
| Standard | CW724R EcoBrass |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z6520 |
|---|
| GTIN | 5715162502815 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension anslutning 1 | DN 20 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Dimension anslutning 2 | DN 20 |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Ytskydd | Obehandlad |
| Mätnipplar flöde | Nej |
| Längd anslutning 1 | 80 mm |
| Längd anslutning 2 | 80 mm |
| Lämplig för värme | Nej |
| Lämplig för tappvatten | Ja |
| Lämplig för processvatten | Nej |
| Lämplig för kyla | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5715162502815 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 110 | ||
| Bredd (mm) | 90 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,634 | ||
Mellan |
|||
| Antal i FP | 18 | ||
| GTIN FP | 5715162502808 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5715162502815 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 18 | ||
| Djup (mm) | 350 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 175 | ||
| Vikt (kg) | 11,498 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5356157.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_22_5356157.pdf |
