RSK-nr enhet: ST
Inlagd: 2006-02-20
RSK-nr enhet: ST

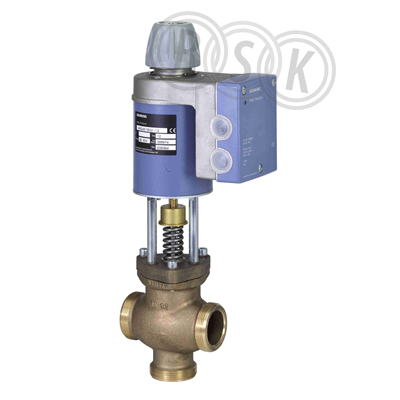

Avancerad utvändigt gängad 2-/3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil för tappvarmvatten (DVGW certifierad), kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Genom sina unika egenskaper passar den även till många andra speciella applikationer. Ventilen tål höga differenstryck och kan användas som 2-vägs ventil eller 3-vägs blandningsventil, ej som fördelningsventil. Ventil och ställdon bildar en komplett enhet och är tryckkompenserad, extremt snabb (gångtid <2 s) med stort ställförhållande (1:1000). Kan användas i både slutna och öppna kretsar. Egenskaper för MXG461B..:
Avancerad utvändigt gängad 2-/3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil för tappvarmvatten (DVGW certifierad), kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Genom sina unika egenskaper passar den även till många andra speciella applikationer. Ventilen tål höga differenstryck och kan användas som 2-vägs ventil eller 3-vägs blandningsventil, ej som fördelningsventil. Ventil och ställdon bildar en komplett enhet och är tryckkompenserad, extremt snabb (gångtid <2 s) med stort ställförhållande (1:1000). Kan användas i både slutna och öppna kretsar. Egenskaper för MXG461B..:
| RSK-nummer | 5353436 |
|---|---|
| Tillverkarens artikelnummer | BPZ:MXG461B50-30 |
| GTIN | 7612914010353 |
| Produkt | Styrventil |
| Produktnamn | MXG461B50-30 |
| Dimension | DN50 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | kvs 30 |
| Utförande | ställdon MAGNETIC, gängad |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:MXG461B50-30 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:MXG461B50-30 |
|---|
| GTIN | 7612914010353 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:MXG461B50-30 |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension (Nominell diameter) | DN 50 |
| Utvändig rördiameter alla anslutningar | 50 mm |
| Anslutningar | Övrigt |
| Med koppling anslutning 1 | Ja |
| Med koppling anslutning 2 | Ja |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 600 bar |
| Ytskydd | Övrigt |
| Läckageförlust Kvs-värde | 0,05 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Läckageförlust bypass kvs-värde | 0,2 % |
| Grundkarakteristisk för bypass | Linjär |
| Installationsmetod, fördelande | Nej |
| Styrinställning (Svo) | 0,001 % |
| Stängningstryck | 600 bar |
| Noll-tryck returflöde | Spänningslöst stängd |
| Lägesrapportering | 0-10V |
| Inställbar återkopplingssignal | Ja |
| Transmission | Magnetisk |
| Inställbart arbetsområde | Nej |
| Hjälpkontakter | Nej |
| Med ändkontakter | Nej |
| Lämplig för manuell drift | Ja |
| Gångtid | 2 s |
| Kapslingsklass (IP) | IP31 |
| Explosionssäker | Nej |
| Max. ingång elektrisk effekt | 65 VA |
| Tillåten relativ luftfuktighet | 5000 - 95000 % |
| Omgivningstemperatur | -5 - 45 °C |
| Längd anslutning 1 | 85 mm |
| Bygglängd anslutning 1 (Z1) | 85 mm |
| Längd anslutning 2 | 85 mm |
| Bygglängd anslutning 2 (Z2) | 85 mm |
| Längd anslutning 3 | 93,5 mm |
| Bygglängd anslutning 3 (Z3) | 93,5 mm |
| Höjd | 495,5 mm |
| Bredd | 211 mm |
| Djup | 101,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 520 | ||
| Bredd (mm) | 220 | ||
| Höjd (mm) | 230 | ||
| Vikt (kg) | 18,6 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353429.pdf |
|---|---|
