RSK-nr enhet: ST
Inlagd: 2014-09-04
RSK-nr enhet: ST

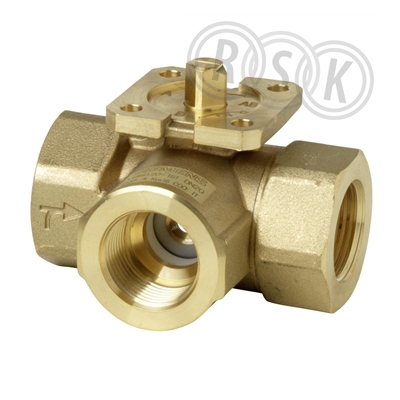

Invändigt gängad 3-vägs kulventil, 2-läges (flödet växlar helt mellan 2 portar). Används i värme-, luftbehandlings- och värmepumpsanläggningar som fördelningsventil (växelventil). Kulventiler är väldigt täta i stängt läge och passar därför mycket bra när täthet är viktigt. Kulventiler har också höga kvs värden i förhållande till dimension. Ventilen är T-kopplad. Kan endast användas i slutna kretsar. Vridningsvinkel 90°. Egenskaper för V..I60..:
Invändigt gängad 3-vägs kulventil, 2-läges (flödet växlar helt mellan 2 portar). Används i värme-, luftbehandlings- och värmepumpsanläggningar som fördelningsventil (växelventil). Kulventiler är väldigt täta i stängt läge och passar därför mycket bra när täthet är viktigt. Kulventiler har också höga kvs värden i förhållande till dimension. Ventilen är T-kopplad. Kan endast användas i slutna kretsar. Vridningsvinkel 90°. Egenskaper för V..I60..:
| RSK-nummer | 5353934 |
|---|---|
| Tillverkarens artikelnummer | BPZ:VBI60.20-16T |
| GTIN | 7612914092717 |
| Produkt | Styrventil |
| Produktnamn | VBI60.20-16T |
| Dimension | Rp20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN40, kvs16 |
| Effekt/Eldata | - |
| Funktion | 3-vägs kulventil, T-borrad |
| Utförande | med invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VBI60.20-16T |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:VBI60.20-16T |
|---|
| GTIN | 7612914092717 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VBI60.20-16T |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn36Pb2As (CW602N) |
| Dimension (Nominell diameter) | DN 20 |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Utvändig rördiameter anslutning 2 | 20 mm |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Utvändig rördiameter anslutning 3 | 20 mm |
| Med koppling anslutning 2 | Nej |
| Anslutning 3 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 40 |
| Tryckklass fläns (flänsborrning) | PN 40 |
| Max. differenstryck vid 20°C | 3,5 bar |
| Med koppling anslutning 3 | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Ytskydd | Obehandlad |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Elmotor |
| Tätning | Övrigt |
| Fullt genomlopp | Ja |
| Borrning kula | T-borrning |
| Längd anslutning 1 | 40,2 mm |
| Bygglängd anslutning 1 (Z1) | 40,2 mm |
| Längd anslutning 2 | 40,2 mm |
| Bygglängd anslutning 2 (Z2) | 40,2 mm |
| Längd anslutning 3 | 40,2 mm |
| Bygglängd anslutning 3 (Z3) | 40,2 mm |
| Vinkel sida 1 - sida 2 | 90 ° |
| Vinkel sida 1 - sida 3 | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 119 | ||
| Bredd (mm) | 80 | ||
| Höjd (mm) | 90 | ||
| Vikt (kg) | 0,77 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353696.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5353851.pdf |
