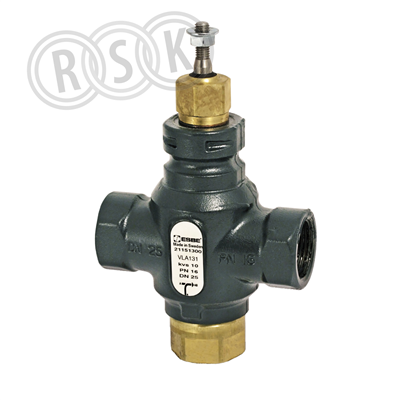

3-vägs reglerventil med invändig gänga lämpliga för blandning och flödesreglering upp till 16 bar. Slaglangd 20mm. Ventilerna är tillverkade för att användas i värme- och kylinstallationer. Mediatemperatur -20 till 130°C. Lämpliga ställdon för dessa ventiler är ESBE serie ALB100 och ALFxx1/ALFxx4.
3-vägs reglerventil med invändig gänga lämpliga för blandning och flödesreglering upp till 16 bar. Slaglangd 20mm. Ventilerna är tillverkade för att användas i värme- och kylinstallationer. Mediatemperatur -20 till 130°C. Lämpliga ställdon för dessa ventiler är ESBE serie ALB100 och ALFxx1/ALFxx4.
| RSK-nummer | 5356079 |
|---|---|
| Tillverkarens artikelnummer | 21151300 |
| GTIN | 7330193025744 |
| Produkt | Reglerventil |
| Produktnamn | VLA131 |
| Dimension | DN25 |
| Storlek | Kvs 10 |
| Tryck/Flöde/Temp | PN16, temp -20°C till +130°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | 3-vägs, invändig gänga |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | segjärn |
| Standard | - |
| Övrig info | 20mm slaglängd |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vla100 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 21151300 |
|---|
| GTIN | 7330193025744 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vla100 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 25 |
| Anslutningar | Invändig gänga |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 16 |
| Max. tryckdifferens i öppet läge | 6 bar |
| Ytskydd | Belagd |
| Läckageförlust Kvs-värde | 0 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Slaglängd | 20 mm |
| Längd anslutning 1 | 57,5 mm |
| Längd anslutning 2 | 65 mm |
| Längd anslutning 3 | 57,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7330193025744 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 61 | ||
| Bredd (mm) | 115 | ||
| Höjd (mm) | 184 | ||
| Vikt (kg) | 1,412 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5356065.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5356065.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00007 v1.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5356065.pdf |
| RSK-nummer | 5356079 |
|---|---|
| Tillverkarens artikelnummer | 21151300 |
| GTIN | 7330193025744 |
| Produkt | Reglerventil |
| Produktnamn | VLA131 |
| Dimension | DN25 |
| Storlek | Kvs 10 |
| Tryck/Flöde/Temp | PN16, temp -20°C till +130°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | 3-vägs, invändig gänga |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | segjärn |
| Standard | - |
| Övrig info | 20mm slaglängd |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vla100 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 21151300 |
|---|
| GTIN | 7330193025744 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vla100 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 25 |
| Anslutningar | Invändig gänga |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 16 |
| Max. tryckdifferens i öppet läge | 6 bar |
| Ytskydd | Belagd |
| Läckageförlust Kvs-värde | 0 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Slaglängd | 20 mm |
| Längd anslutning 1 | 57,5 mm |
| Längd anslutning 2 | 65 mm |
| Längd anslutning 3 | 57,5 mm |
