RSK-nr enhet: ST
Inlagd: 2016-12-16
RSK-nr enhet: ST

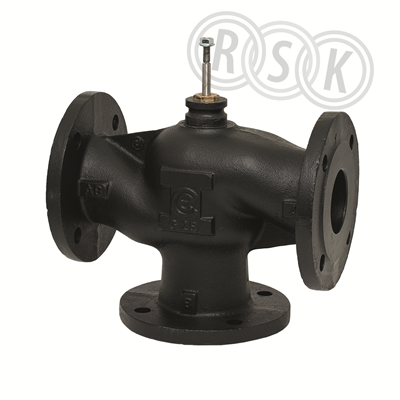

3-vägs reglerventil med flänsanslutning PN16 och högre flödeshastigheter, lämpliga för blandning och flödesreglering upp till 16 bar.Slaglangd 45mm. Ventilerna är tillverkade för att användas i värme- och kylinstallationer. Mediatemperatur -10 till 150°C. Lämpliga ställdon för dessa ventiler är ESBE serie ALB100 och ALFxx1/ALFxx4.
3-vägs reglerventil med flänsanslutning PN16 och högre flödeshastigheter, lämpliga för blandning och flödesreglering upp till 16 bar.Slaglangd 45mm. Ventilerna är tillverkade för att användas i värme- och kylinstallationer. Mediatemperatur -10 till 150°C. Lämpliga ställdon för dessa ventiler är ESBE serie ALB100 och ALFxx1/ALFxx4.
| RSK-nummer | 5356062 |
|---|---|
| Tillverkarens artikelnummer | 21221300 |
| GTIN | 7330193049030 |
| Produkt | Reglerventil |
| Produktnamn | VLB335 |
| Dimension | DN100 |
| Storlek | Kvs 130 |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | reglerventil |
| Utförande | 3-vägs, fläns |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vla300-vlb300 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 21221300 |
|---|
| GTIN | 7330193049030 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/linjara-ventiler/vla300-vlb300 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 100 |
| Anslutningar | Fläns |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 16 |
| Max. tryckdifferens i öppet läge | 2 bar |
| Ytskydd | Belagd |
| Läckageförlust Kvs-värde | 0,03 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Slaglängd | 45 mm |
| Längd anslutning 1 | 175 mm |
| Längd anslutning 2 | 175 mm |
| Längd anslutning 3 | 175 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7330193049030 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 350 | ||
| Bredd (mm) | 220 | ||
| Höjd (mm) | 396 | ||
| Vikt (kg) | 32,8 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5356055.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5356055.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5356055.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562696319-00010 v1.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5356055.pdf |
