RSK-nr enhet: ST
Inlagd: 2017-02-23
RSK-nr enhet: ST

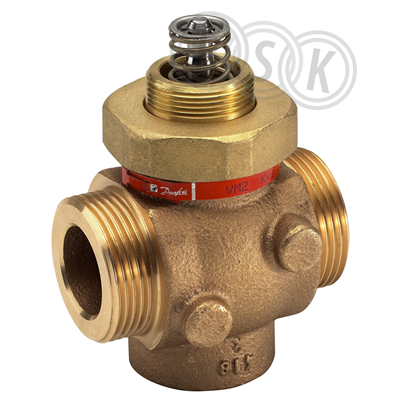

VM2 32,Kvs 10, utv. gänga G 1 1/2". tryckklass PN 25, max 150°C, rödgods (rg5)
VM2 32,Kvs 10, utv. gänga G 1 1/2". tryckklass PN 25, max 150°C, rödgods (rg5)
| RSK-nummer | 5360097 |
|---|---|
| Tillverkarens artikelnummer | 065B2018 |
| GTIN | 5702421508985 |
| Produkt | Sätesventil |
| Produktnamn | VM2 32 |
| Dimension | G40 (1 1/2") |
| Storlek | - |
| Tryck/Flöde/Temp | PN 25, max 150°C |
| Effekt/Eldata | - |
| Funktion | Kvs 10 |
| Utförande | 2-vägs, med utvändig gänga |
|---|---|
| Färg | rödgods |
| Ytbehandling | - |
| Material | rödgods (rg5) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=065B2018&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065B2018 |
|---|
| GTIN | 5702421508985 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=065B2018&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension anslutning 1 | 1 1/2" (40) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 1 1/2" (40) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Max. tryckdifferens i öppet läge | 4 bar |
| Läckageförlust Kvs-värde | 0,05 % |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Slaglängd | 7 mm |
| Längd anslutning 1 | 100 mm |
| Längd anslutning 2 | 100 mm |
| Axelhöjd | 70 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421508985 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 121 | ||
| Bredd (mm) | 103 | ||
| Höjd (mm) | 128 | ||
| Vikt (kg) | 1,5 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5360097.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5360097.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5360097.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| RSK-nummer | 5360097 |
|---|---|
| Tillverkarens artikelnummer | 065B2018 |
| GTIN | 5702421508985 |
| Produkt | Sätesventil |
| Produktnamn | VM2 32 |
| Dimension | G40 (1 1/2") |
| Storlek | - |
| Tryck/Flöde/Temp | PN 25, max 150°C |
| Effekt/Eldata | - |
| Funktion | Kvs 10 |
| Utförande | 2-vägs, med utvändig gänga |
|---|---|
| Färg | rödgods |
| Ytbehandling | - |
| Material | rödgods (rg5) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=065B2018&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065B2018 |
|---|
| GTIN | 5702421508985 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=065B2018&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension anslutning 1 | 1 1/2" (40) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 1 1/2" (40) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Max. tryckdifferens i öppet läge | 4 bar |
| Läckageförlust Kvs-värde | 0,05 % |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Slaglängd | 7 mm |
| Längd anslutning 1 | 100 mm |
| Längd anslutning 2 | 100 mm |
| Axelhöjd | 70 mm |
