RSK-nr enhet: ST
Inlagd: 2017-02-23
RSK-nr enhet: ST

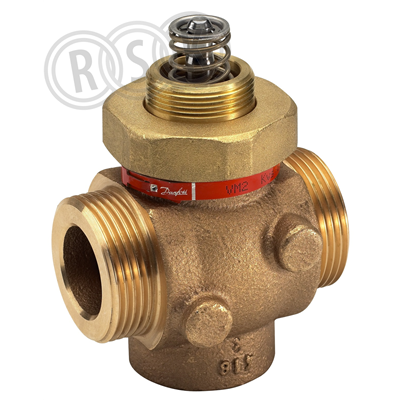

VM2 50, Kvs 25, utv. gänga G 2 1/2". tryckklass PN 25, max 150°C, rödgods (rg5)
VM2 50, Kvs 25, utv. gänga G 2 1/2". tryckklass PN 25, max 150°C, rödgods (rg5)
| RSK-nummer | 5360099 |
|---|---|
| Tillverkarens artikelnummer | 065B2020 |
| GTIN | 5702421509029 |
| Produkt | Sätesventil |
| Produktnamn | VM2 50 |
| Dimension | G65 (2 1/2") |
| Storlek | - |
| Tryck/Flöde/Temp | PN 25, max 150°C |
| Effekt/Eldata | - |
| Funktion | Kvs 25 |
| Utförande | 2-vägs, med utvändig gänga |
|---|---|
| Färg | rödgods |
| Ytbehandling | - |
| Material | rödgods (rg5) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=065B2020&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065B2020 |
|---|
| GTIN | 5702421509029 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=065B2020&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension anslutning 1 | 2 1/2" (65) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 2 1/2" (65) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Max. tryckdifferens i öppet läge | 4 bar |
| Läckageförlust Kvs-värde | 0,05 % |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Slaglängd | 10 mm |
| Längd anslutning 1 | 130 mm |
| Längd anslutning 2 | 130 mm |
| Axelhöjd | 88 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421509029 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 190 | ||
| Bredd (mm) | 190 | ||
| Höjd (mm) | 140 | ||
| Vikt (kg) | 3,5 | ||
Mellan |
|||
| Antal i FP | 4 | ||
| GTIN FP | 5702421509036 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421509029 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 4 | ||
| Djup (mm) | 400 | ||
| Bredd (mm) | 288 | ||
| Höjd (mm) | 204 | ||
| Vikt (kg) | 13,98 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_5360099.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5360099.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5360099.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
