RSK-nr enhet: ST
Inlagd: 1997-05-20
RSK-nr enhet: ST
VMA, tryckklass PN 16, max 130°C
VMA, tryckklass PN 16, max 130°C
| RSK-nummer | 5386346 |
|---|---|
| Tillverkarens artikelnummer | 065F2035 |
| GTIN | 5702420018218 |

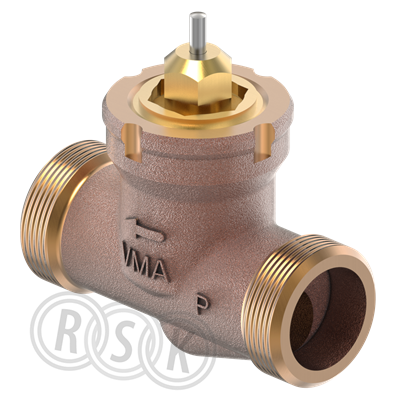

| Produkt | Sätesventil |
| Produktnamn | VMA15 |
| Dimension | G15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | Kvs 2,5, max 130°C |
| Utförande | 2-vägs, med utvändig gänga |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065F2035 |
|---|
| GTIN | 5702420018218 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Dimension anslutning 1 | 3/4" (20) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Ja |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Ja |
| Tryckklass | PN 16 |
| Medietemperatur (kontinuerlig) | 2 - 130 °C |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0,05 % |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Grundkarakteristisk | Linjär |
| Slaglängd | 3 mm |
| Längd anslutning 1 | 65 mm |
| Bygglängd anslutning 1 (Z1) | 65 mm |
| Längd anslutning 2 | 65 mm |
| Bygglängd anslutning 2 (Z2) | 65 mm |
| Lämplig för värme | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420018218 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 280 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,269 | ||
Mellan |
|||
| Antal i FP | 20 | ||
| GTIN FP | 5710104012339 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702420018218 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 20 | ||
| Djup (mm) | 284 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 5,418 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_5386346.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5386346.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_5386336_gruppfil.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
