Avaktiverad 2024-04-11
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2015-08-24
RSK-nr enhet: ST

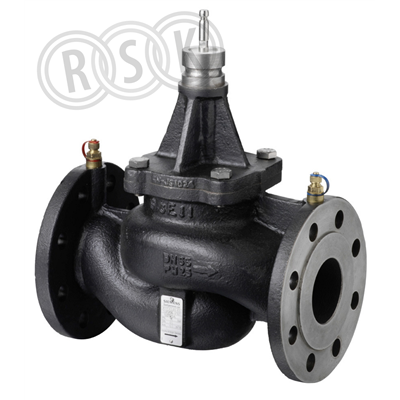

Tryckoberoende modulerande kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde vilket ger god reglerbarhet för alla inställningar. Användningsområde:
Tryckoberoende modulerande kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde vilket ger god reglerbarhet för alla inställningar. Användningsområde:
| RSK-nummer | 5354291 |
|---|---|
| Tillverkarens artikelnummer | S55266-V110 |
| GTIN | 7612914076502 |
| Produkt | Styrventil |
| Produktnamn | VPF43.150F160 |
| Dimension | DN150 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | 2-vägs kombiventil |
| Utförande | med flänsar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | segjärn |
| Standard | - |
| Övrig info | 25.6-148 m3/h volymflöde |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55266-V110 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55266-V110 |
|---|
| GTIN | 7612914076502 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55266-V110 |
|---|
| Materialkvalitet | Segjärn EN-GJS-400-15 (GGG 40) |
|---|---|
| Dimension anslutning 1 | DN 150 |
| Anslutning 1 | Fläns |
| Dimension anslutning 2 | DN 150 |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Ytskydd | Grundfärg (Primer) |
| Automatisk flödeskontroll | Ja |
| Mätnipplar flöde | Ja |
| Grundkarakteristisk | Linjär |
| Slaglängd | 43 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 810 | ||
| Bredd (mm) | 610 | ||
| Höjd (mm) | 600 | ||
| Vikt (kg) | 121 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5354286.pdf |
|---|---|
