Avaktiverad 2024-04-11
RSK-nr enhet: ST
Inlagd: 2015-08-24
RSK-nr enhet: ST

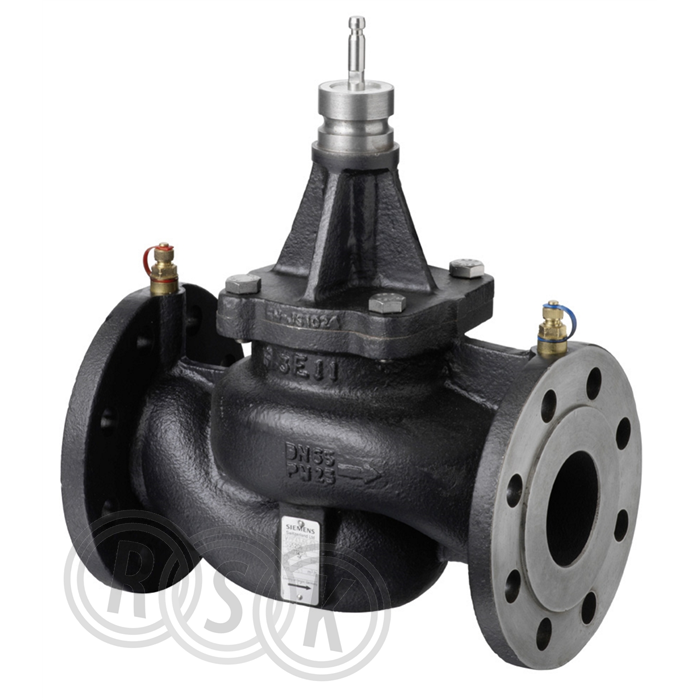

Tryckoberoende modulerande kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde vilket ger god reglerbarhet för alla inställningar. Användningsområde:
Tryckoberoende modulerande kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde vilket ger god reglerbarhet för alla inställningar. Användningsområde:
| RSK-nummer | 5354288 |
|---|---|
| Tillverkarens artikelnummer | S55266-V104 |
| GTIN | 7612914076441 |
| Produkt | Styrventil |
| Produktnamn | VPF43.80F35 |
| Dimension | DN80 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | 2-vägs kombiventil |
| Utförande | med flänsar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | 5.3-34 m3/h volymflöde |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55266-V104 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55266-V104 |
|---|
| GTIN | 7612914076441 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55266-V104 |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension anslutning 1 | DN 80 |
| Anslutning 1 | Fläns |
| Dimension anslutning 2 | DN 80 |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Ytskydd | Grundfärg (Primer) |
| Automatisk flödeskontroll | Ja |
| Mätnipplar flöde | Ja |
| Grundkarakteristisk | Linjär |
| Slaglängd | 20 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 560 | ||
| Bredd (mm) | 450 | ||
| Höjd (mm) | 500 | ||
| Vikt (kg) | 53,3 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5354286.pdf |
|---|---|
| RSK-nummer | 5354288 |
|---|---|
| Tillverkarens artikelnummer | S55266-V104 |
| GTIN | 7612914076441 |
| Produkt | Styrventil |
| Produktnamn | VPF43.80F35 |
| Dimension | DN80 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | 2-vägs kombiventil |
| Utförande | med flänsar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | 5.3-34 m3/h volymflöde |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55266-V104 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55266-V104 |
|---|
| GTIN | 7612914076441 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55266-V104 |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension anslutning 1 | DN 80 |
| Anslutning 1 | Fläns |
| Dimension anslutning 2 | DN 80 |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Ytskydd | Grundfärg (Primer) |
| Automatisk flödeskontroll | Ja |
| Mätnipplar flöde | Ja |
| Grundkarakteristisk | Linjär |
| Slaglängd | 20 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 560 | ||
| Bredd (mm) | 450 | ||
| Höjd (mm) | 500 | ||
| Vikt (kg) | 53,3 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5354286.pdf |
|---|---|
|
|
