RSK-nr enhet: ST
Inlagd: 2022-07-15
RSK-nr enhet: ST

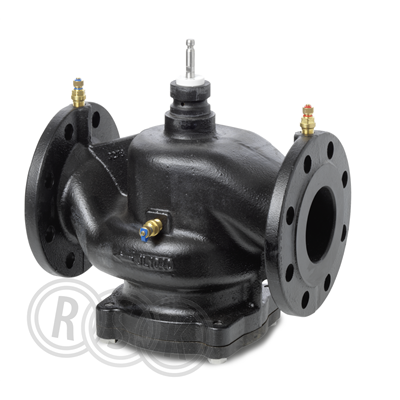

Flänsade tryckoberoende kombiventil 2-läges(PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde: värme-, ventilations-, luftkonditionerings- och fjärrvärmesystem, slutna kretsar
Flänsade tryckoberoende kombiventil 2-läges(PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde: värme-, ventilations-, luftkonditionerings- och fjärrvärmesystem, slutna kretsar
| RSK-nummer | 5356007 |
|---|---|
| Tillverkarens artikelnummer | S55266-V142 |
| GTIN | 4047625004149 |
| Produkt | Styrventil |
| Produktnamn | VPF44.100F70 |
| Dimension | DN100 |
| Storlek | 310x185x460mm (BxDxH) |
| Tryck/Flöde/Temp | PN16, kvs12,2-69,6 |
| Effekt/Eldata | - |
| Funktion | styrventil |
| Utförande | 2-vägs, tryckoberoende,fläns |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | 3,4-19,3l/s volymflöde, PICV |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55266-V142 |
|---|
| GTIN | 4047625004149 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension (Nominell diameter) | DN 100 |
| Utvändig rördiameter | 100 mm |
| Tryckklass | PN 16 |
| Modell/Utförande | Fjäder/patron |
| Volymflödeshastighet | 12,2 - 69,6 m³/h |
| Förinställt flödesvolym | Ingen |
| Min. differenstryck | 3300 kPa |
| Max. tryckdifferens | 600 kPa |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 40 mm |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 350 mm |
| Bygglängd | 350 mm |
| Höjd | 470 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 334 | ||
| Bredd (mm) | 451 | ||
| Höjd (mm) | 666 | ||
| Vikt (kg) | 1,8 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| RSK-nummer | 5356007 |
|---|---|
| Tillverkarens artikelnummer | S55266-V142 |
| GTIN | 4047625004149 |
| Produkt | Styrventil |
| Produktnamn | VPF44.100F70 |
| Dimension | DN100 |
| Storlek | 310x185x460mm (BxDxH) |
| Tryck/Flöde/Temp | PN16, kvs12,2-69,6 |
| Effekt/Eldata | - |
| Funktion | styrventil |
| Utförande | 2-vägs, tryckoberoende,fläns |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | 3,4-19,3l/s volymflöde, PICV |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55266-V142 |
|---|
| GTIN | 4047625004149 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
|---|---|
| Dimension (Nominell diameter) | DN 100 |
| Utvändig rördiameter | 100 mm |
| Tryckklass | PN 16 |
| Modell/Utförande | Fjäder/patron |
| Volymflödeshastighet | 12,2 - 69,6 m³/h |
| Förinställt flödesvolym | Ingen |
| Min. differenstryck | 3300 kPa |
| Max. tryckdifferens | 600 kPa |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 40 mm |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 350 mm |
| Bygglängd | 350 mm |
| Höjd | 470 mm |
