RSK-nr enhet: ST

RSK-Nr: 535 60 08

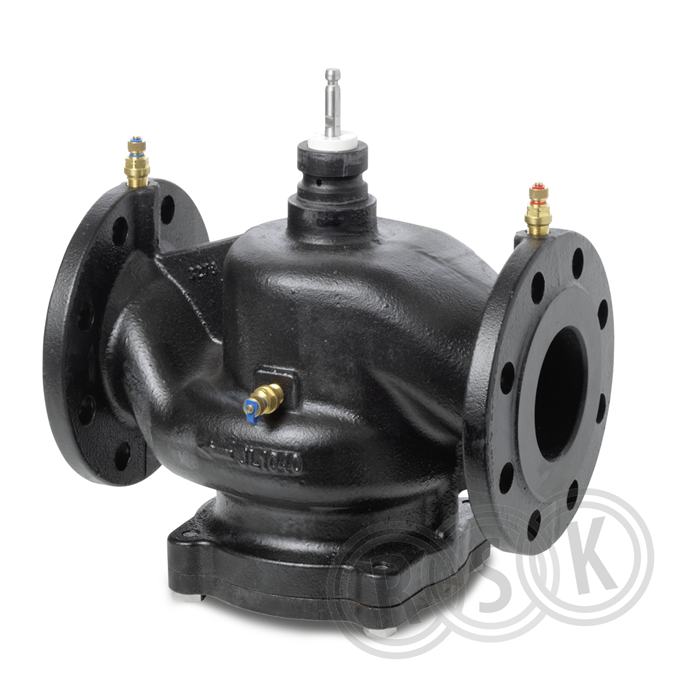

VPF44.100F90

Styrventil

Inlagd: 2022-07-15

RSK-nr enhet: ST

Flänsade tryckoberoende kombiventil 2-läges(PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde: värme-, ventilations-, luftkonditionerings- och fjärrvärmesystem, slutna kretsar

  • •  Högeffektiva ventiler för medietemperaturer från 1…120 °C
  • •  Ventilhus av gjutjärn.
  • •  PN 16
  • •  DN 50…100
  • •  kvs 3,7…90,9 m3/h
  • •  VFP44 är tryckoberoende (PICV)
  • •  Ventiler med lyfthöjd 20 mm kan utrustas med elektromekaniska ställdon SAX, SQV eller SAV.

Visa mer

Flänsade tryckoberoende kombiventil 2-läges(PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde: värme-, ventilations-, luftkonditionerings- och fjärrvärmesystem, slutna kretsar

  • •  Högeffektiva ventiler för medietemperaturer från 1…120 °C
  • •  Ventilhus av gjutjärn.
  • •  PN 16
  • •  DN 50…100
  • •  kvs 3,7…90,9 m3/h
  • •  VFP44 är tryckoberoende (PICV)
  • •  Ventiler med lyfthöjd 20 mm kan utrustas med elektromekaniska ställdon SAX, SQV eller SAV.

Märkningar

CE

Dokument

Översikt
RSK-nummer5356008
Tillverkarens artikelnummerS55266-V143
GTIN4047625004156
ProduktStyrventil
ProduktnamnVPF44.100F90
DimensionDN100
Storlek310x185x460mm (BxDxH)
Tryck/Flöde/TempPN16, kvs14,8-90,9
Effekt/Eldata-
Funktionstyrventil
Utförande2-vägs, tryckoberoende,fläns
Färgsvart
Ytbehandling-
Material gjutjärn
Standard-
Övrig info4,1-25,2l/s volymflöde, PICV
Tillverkarens produktsida -
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55266-V143
GTIN 4047625004156
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Materialkvalitet Gjutjärn EN-GJL-250 (GG 25)
Dimension (Nominell diameter) DN 100
Utvändig rördiameter 100 mm
Tryckklass PN 16
Modell/Utförande Fjäder/patron
Volymflödeshastighet 14,8 - 90,9 m³/h
Förinställt flödesvolym Ingen
Min. differenstryck 4500 kPa
Max. tryckdifferens 600 kPa
Typ av tryckkompensation Mekanisk
Slaglängd 40 mm
Lämplig för vätskor Ja
Lämplig för glykol Ja
Längd 350 mm
Bygglängd 350 mm
Höjd 470 mm
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 334
Bredd (mm) 451
Höjd (mm) 666
Vikt (kg) 1,8
Dokument

Dokumentlänkar

Monteringsanvisning -
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Projektering

Projektering

Logga in för att visa mer.
RSK-nummer5356008
Tillverkarens artikelnummerS55266-V143
GTIN4047625004156
ProduktStyrventil
ProduktnamnVPF44.100F90
DimensionDN100
Storlek310x185x460mm (BxDxH)
Tryck/Flöde/TempPN16, kvs14,8-90,9
Effekt/Eldata-
Funktionstyrventil
Utförande2-vägs, tryckoberoende,fläns
Färgsvart
Ytbehandling-
Material gjutjärn
Standard-
Övrig info4,1-25,2l/s volymflöde, PICV
Tillverkarens produktsida -
RSK flik12 Automatik/Styrventiler
Tillverkarens artikelnummer S55266-V143
GTIN 4047625004156
Tillverkarens produktsida -

Produktegenskaper

Materialkvalitet Gjutjärn EN-GJL-250 (GG 25)
Dimension (Nominell diameter) DN 100
Utvändig rördiameter 100 mm
Tryckklass PN 16
Modell/Utförande Fjäder/patron
Volymflödeshastighet 14,8 - 90,9 m³/h
Förinställt flödesvolym Ingen
Min. differenstryck 4500 kPa
Max. tryckdifferens 600 kPa
Typ av tryckkompensation Mekanisk
Slaglängd 40 mm
Lämplig för vätskor Ja
Lämplig för glykol Ja
Längd 350 mm
Bygglängd 350 mm
Höjd 470 mm

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 334
Bredd (mm) 451
Höjd (mm) 666
Vikt (kg) 1,8
