RSK-nr enhet: ST
Inlagd: 2020-05-14
RSK-nr enhet: ST

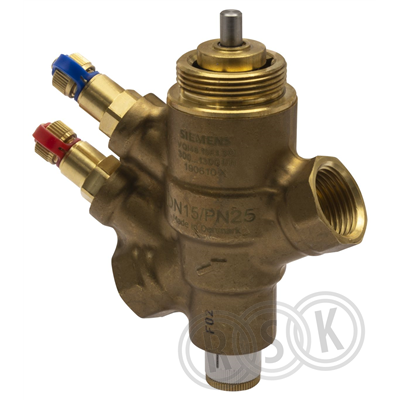

Tryckoberoende 2-läges kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde:
Tryckoberoende 2-läges kombiventil (PICV) med tryckmätnipplar. Tryckoberoende ventiler behöver inte någon injusteringsventil, ventilen håller själv ett tryckoberoende konstant flöde. Ventilen har full lyfthöjd oberoende av förinställt max. flöde. Användningsområde:
| RSK-nummer | 5360143 |
|---|---|
| Tillverkarens artikelnummer | S55264-V139 |
| GTIN | 4047625010782 |
| Produkt | Styrventil |
| Produktnamn | VQI46.15F1.3Q |
| Dimension | Rp15 (DN15) |
| Storlek | - |
| Tryck/Flöde/Temp | PN25 |
| Effekt/Eldata | - |
| Funktion | 2-vägs , 2-läges, kombiventil |
| Utförande | med invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | 300-1300l/h volymflöde, PICV |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55264-V139 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55264-V139 |
|---|
| GTIN | 4047625010782 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55264-V139 |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Dimension (Nominell diameter) | DN 15 |
| Utvändig rördiameter | 15 mm |
| Anslutningar | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Fjäder/patron |
| Volymflödeshastighet | 300 - 1300 m³/h |
| Förinställt flödesvolym | Ingen |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 4 mm |
| Lämplig för vätskor | Ja |
| Lämplig för glykol | Ja |
| Längd | 72 mm |
| Bygglängd | 72 mm |
| Höjd | 101 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 126 | ||
| Bredd (mm) | 93 | ||
| Höjd (mm) | 47 | ||
| Vikt (kg) | 0,51 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5360143.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5360143.pdf |
