RSK-nr enhet: ST
Inlagd: 2025-12-12
RSK-nr enhet: ST

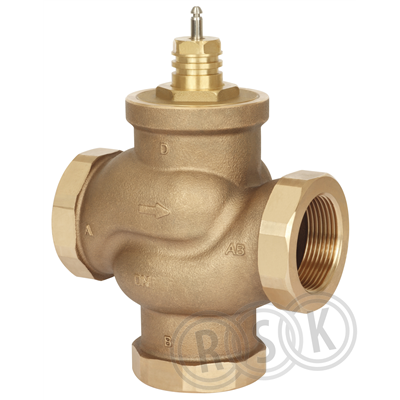

3-vägs styrventil med logaritmisk karakteristik VRB 3 DN50. Lämpliga ställdon för VRB 3-ventiler AME435 (0-10 V DC modulerande, 24V AC/DC) eller AMV 435 (3-punkt 230V AC eller 24V AC), PN16. Addera spindelvärmare om medietemperaturen understiger 2 grader. (RSK 537 30 09)
3-vägs styrventil med logaritmisk karakteristik VRB 3 DN50. Lämpliga ställdon för VRB 3-ventiler AME435 (0-10 V DC modulerande, 24V AC/DC) eller AMV 435 (3-punkt 230V AC eller 24V AC), PN16. Addera spindelvärmare om medietemperaturen understiger 2 grader. (RSK 537 30 09)
| RSK-nummer | 5356331 |
|---|---|
| Tillverkarens artikelnummer | 065Z0220 |
| GTIN | 5702421559581 |
| Produkt | Styrventil |
| Produktnamn | VRB 3 |
| Dimension | DN50, Rp 2" |
| Storlek | DN50 |
| Tryck/Flöde/Temp | PN16, max 130°C |
| Effekt/Eldata | - |
| Funktion | Kvs 40,0 |
| Utförande | 3-vägs, med invändig gänga |
|---|---|
| Färg | brons |
| Ytbehandling | - |
| Material | rödgods |
| Standard | - |
| Övrig info | logaritmisk karakteristik |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065Z0220 |
|---|
| GTIN | 5702421559581 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Brons |
|---|---|
| Materialkvalitet | Brons Rg5 |
| Dimension (Nominell diameter) | 2" (50) |
| Anslutningar | Invändig gänga |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 16 |
| Medietemperatur (kontinuerlig) | -10 - 130 °C |
| Ytskydd | Obehandlad |
| Grundkarakteristisk | Jämt fördelad procent |
| Grundkarakteristisk för bypass | Linjär |
| Med T-stycke för 4-vägsanslutning | Nej |
| Slaglängd | 15 mm |
| Längd anslutning 1 | 160 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421559581 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 248 | ||
| Bredd (mm) | 174 | ||
| Höjd (mm) | 123 | ||
| Vikt (kg) | 5,336 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | 5702421559598 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421559581 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 6 | ||
| Djup (mm) | 537 | ||
| Bredd (mm) | 260 | ||
| Höjd (mm) | 255 | ||
| Vikt (kg) | 33,114 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5356331.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5356331.pdf |
