RSK-nr enhet: ST
Inlagd: 2014-09-04
RSK-nr enhet: ST

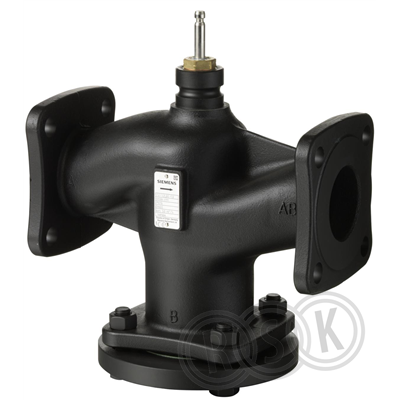

Flänsad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Kan endast användas i slutna kretsar. Lyfthöjd 20 mm. Egenskaper för V..F32..:
Flänsad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Kan endast användas i slutna kretsar. Lyfthöjd 20 mm. Egenskaper för V..F32..:
| RSK-nummer | 5353972 |
|---|---|
| Tillverkarens artikelnummer | S55202-V104 |
| GTIN | 7612914086846 |
| Produkt | Styrventil |
| Produktnamn | VVF32.25-10 |
| Dimension | DN25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, kvs10 |
| Effekt/Eldata | - |
| Funktion | 2-vägs |
| Utförande | med flänsar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55202-V104 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55202-V104 |
|---|
| GTIN | 7612914086846 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55202-V104 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension anslutning 1 | DN 25 |
| Utvändig rördiameter anslutning 1 | 25 mm |
| Dimension anslutning 2 | DN 25 |
| Utvändig rördiameter anslutning 2 | 25 mm |
| Tryckklass | PN 10 |
| Tryckklass fläns (flänsborrning) | PN 10 |
| Max. tryckdifferens i öppet läge | 4 bar |
| Ytskydd | Övrigt |
| Läckageförlust Kvs-värde | 0,02 % |
| Styrinställning (Svo) | 50 % |
| Slaglängd | 20 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 270 | ||
| Bredd (mm) | 190 | ||
| Höjd (mm) | 150 | ||
| Vikt (kg) | 5,4 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353968.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5353851.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00012 v1.pdf |
