RSK-nr enhet: ST
Inlagd: 2014-09-04
RSK-nr enhet: ST

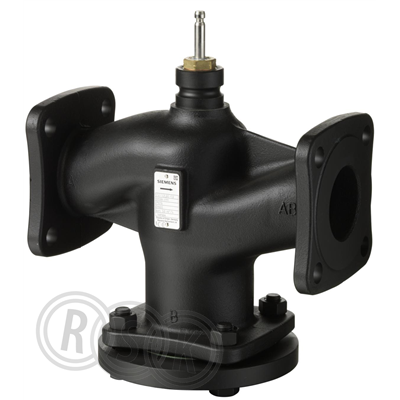

Flänsad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen finns även i tryckkompenserade versioner. Kan endast användas i slutna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F42..:
Flänsad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen finns även i tryckkompenserade versioner. Kan endast användas i slutna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F42..:
| RSK-nummer | 5354165 |
|---|---|
| Tillverkarens artikelnummer | S55204-V120 |
| GTIN | 7612914087409 |
| Produkt | Styrventil |
| Produktnamn | VVF42.150-400 |
| Dimension | DN150 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, kvs400 |
| Effekt/Eldata | - |
| Funktion | 2-vägs |
| Utförande | med flänsar |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | gjutjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55204-V120 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55204-V120 |
|---|
| GTIN | 7612914087409 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55204-V120 |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutjärn EN-GJL-250 (GG 25) |
| Dimension anslutning 1 | DN 150 |
| Utvändig rördiameter anslutning 1 | 150 mm |
| Anslutning 1 | Övrigt |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 150 |
| Utvändig rördiameter anslutning 2 | 150 mm |
| Anslutning 2 | Fläns |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 1 bar |
| Ytskydd | Övrigt |
| Läckageförlust Kvs-värde | 0,02 % |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Grundkarakteristisk | Jämt fördelad procent |
| Styrinställning (Svo) | 100 % |
| Slaglängd | 40 mm |
| Längd anslutning 1 | 240 mm |
| Bygglängd anslutning 1 (Z1) | 240 mm |
| Längd anslutning 2 | 240 mm |
| Bygglängd anslutning 2 (Z2) | 240 mm |
| Axelhöjd | 267 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 770 | ||
| Bredd (mm) | 570 | ||
| Höjd (mm) | 350 | ||
| Vikt (kg) | 74,3 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5354061.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5353851.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00012 v1.pdf |
