RSK-nr enhet: ST
Inlagd: 1992-08-18
RSK-nr enhet: ST

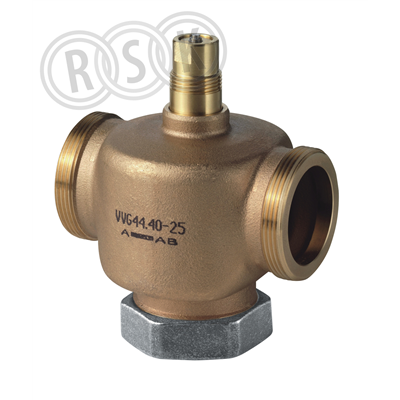

Utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för V..G44..:
Utvändigt gängad 2-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i sekundära kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för V..G44..:
| RSK-nummer | 5353691 |
|---|---|
| Tillverkarens artikelnummer | BPZ:VVG44.40-25 |
| GTIN | 7612914011442 |
| Produkt | Styrventil |
| Produktnamn | VVG44.40-25 |
| Dimension | DN40 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | kvs 25 |
| Utförande | 2-vägs, exklusive koppling |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | brons |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVG44.40-25 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:VVG44.40-25 |
|---|
| GTIN | 7612914011442 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VVG44.40-25 |
|---|
| Material hus/kapsling/stomme | Övrigt |
|---|---|
| Materialkvalitet | Brons Rg5 |
| Dimension anslutning 1 | DN 40 |
| Utvändig rördiameter anslutning 1 | 40 mm |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Ja |
| Dimension anslutning 2 | DN 40 |
| Utvändig rördiameter anslutning 2 | 40 mm |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Ja |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 1,25 bar |
| Ytskydd | Övrigt |
| Läckageförlust Kvs-värde | 0,02 % |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Grundkarakteristisk | Linjär |
| Styrinställning (Svo) | 100 % |
| Slaglängd | 5,5 mm |
| Längd anslutning 1 | 65 mm |
| Bygglängd anslutning 1 (Z1) | 65 mm |
| Längd anslutning 2 | 65 mm |
| Bygglängd anslutning 2 (Z2) | 65 mm |
| Axelhöjd | 80,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 198 | ||
| Bredd (mm) | 73 | ||
| Höjd (mm) | 181 | ||
| Vikt (kg) | 3,68 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353702.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00015 v1.pdf |
