RSK-nr enhet: ST
Inlagd: 2018-11-22
RSK-nr enhet: ST

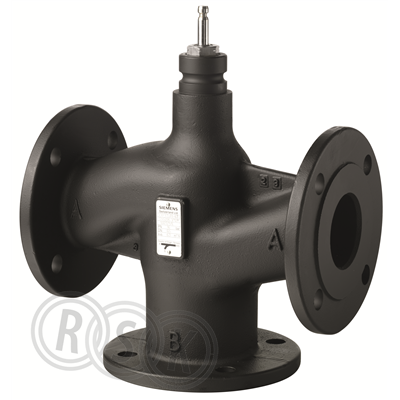

Avancerad flänsad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F43..:
Avancerad flänsad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Kan användas för både slutna och öppna kretsar. Lyfthöjd 40 mm. Egenskaper för V..F43..:
| RSK-nummer | 5360123 |
|---|---|
| Tillverkarens artikelnummer | S55206-V125 |
| GTIN | 4047625003845 |
| Produkt | Styrventil |
| Produktnamn | VXF43.65-50 |
| Dimension | DN65 |
| Storlek | 290x185x336mm (BxDxH) |
| Tryck/Flöde/Temp | PN16, kvs50 |
| Effekt/Eldata | - |
| Funktion | styrventil |
| Utförande | 3-vägs, med fläns |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | segjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55206-V125 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55206-V125 |
|---|
| GTIN | 4047625003845 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55206-V125 |
|---|
| Materialkvalitet | Övrigt |
|---|---|
| Dimension (Nominell diameter) | DN 65 |
| Utvändig rördiameter alla anslutningar | 65 mm |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 6,5 bar |
| Ytskydd | Övrigt |
| Läckageförlust Kvs-värde | 0,01 % |
| Läckageförlust bypass kvs-värde | 2 % |
| Installationsmetod, fördelande | Nej |
| Styrinställning (Svo) | 100 % |
| Slaglängd | 40 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 470 | ||
| Bredd (mm) | 350 | ||
| Höjd (mm) | 350 | ||
| Vikt (kg) | 18,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5351505.pdf |
|---|---|
