RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

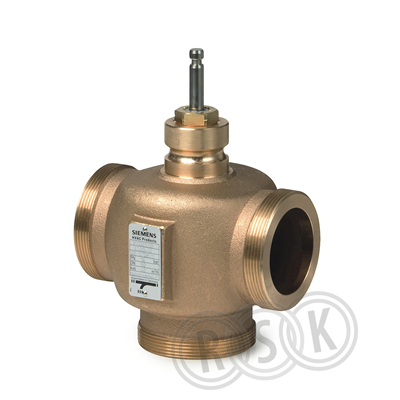

Avancerad utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil för tappvarmvatten (DVGW certifierad), kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Ventilen har en tät B-port för applikationer där täthet är särskilt viktigt. Lyfthöjd 20 mm. Egenskaper för V..G41..:
Avancerad utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil för tappvarmvatten (DVGW certifierad), kylanläggningar, värmegrupper och luftbehandlingsanläggningar. Ventilen tål höga differenstryck och kan användas som blandningsventil men även som fördelningsventil. Ventilen har en tät B-port för applikationer där täthet är särskilt viktigt. Lyfthöjd 20 mm. Egenskaper för V..G41..:
| RSK-nummer | 5353453 |
|---|---|
| Tillverkarens artikelnummer | BPZ:VXG41.3201 |
| GTIN | 7612914064776 |
| Produkt | Styrventil |
| Produktnamn | VXG41.3201 |
| Dimension | DN32 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | kvs 16, port 3 tät |
| Utförande | 3-vägs |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | brons |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXG41.3201 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:VXG41.3201 |
|---|
| GTIN | 7612914064776 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXG41.3201 |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension (Nominell diameter) | DN 32 |
| Utvändig rördiameter alla anslutningar | 32 mm |
| Anslutningar | Utvändig gänga |
| Med koppling anslutning 1 | Ja |
| Med koppling anslutning 2 | Ja |
| Med koppling anslutning 3 | Ja |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 8 bar |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0,02 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Läckageförlust bypass kvs-värde | 33 % |
| Grundkarakteristisk för bypass | Linjär |
| Med T-stycke för 4-vägsanslutning | Nej |
| Installationsmetod, fördelande | Ja |
| Styrinställning (Svo) | 100 % |
| Slaglängd | 20 mm |
| Längd anslutning 1 | 52,5 mm |
| Bygglängd anslutning 1 (Z1) | 52,5 mm |
| Längd anslutning 2 | 52,5 mm |
| Bygglängd anslutning 2 (Z2) | 52,5 mm |
| Längd anslutning 3 | 52,5 mm |
| Bygglängd anslutning 3 (Z3) | 52,5 mm |
| Axelhöjd | 130,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 171 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 3,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353404.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00019 v1.pdf |
