RSK-nr enhet: ST
Inlagd: 2002-04-30
RSK-nr enhet: ST

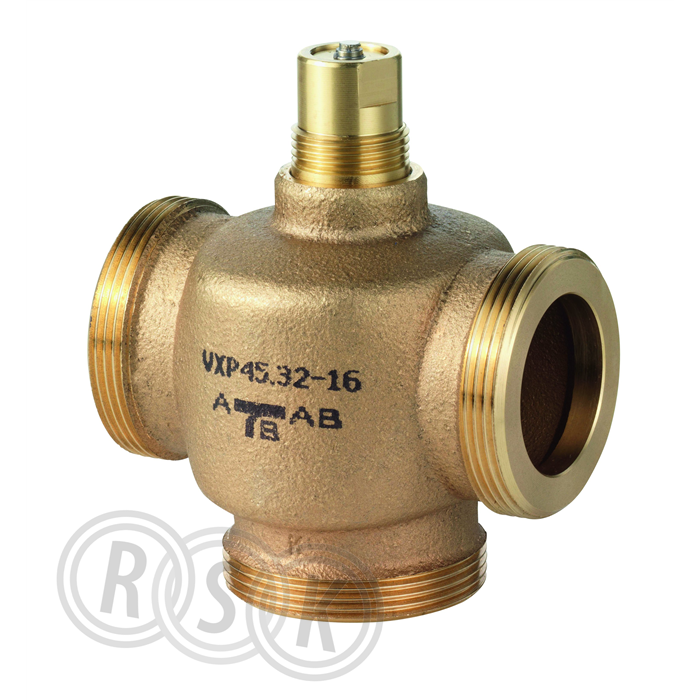

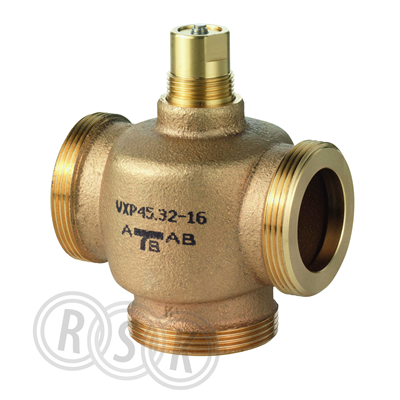

Utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Kan även användas i övriga passande värme-, kyl- och luftbehandlingsapplikationer. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för V..P45..:
Utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil. Ventilen är lämplig som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Kan även användas i övriga passande värme-, kyl- och luftbehandlingsapplikationer. Kan endast användas i slutna kretsar. Lyfthöjd 5,5 mm. Egenskaper för V..P45..:
| RSK-nummer | 5351490 |
|---|---|
| Tillverkarens artikelnummer | BPZ:VXP45.25-6.3 |
| GTIN | 7612914013033 |
| Produkt | Styrventil |
| Produktnamn | VXP45.25-6.3 |
| Dimension | DN25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | kvs 6,3 |
| Utförande | 3-vägs |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXP45.25-6.3 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:VXP45.25-6.3 |
|---|
| GTIN | 7612914013033 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXP45.25-6.3 |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension (Nominell diameter) | DN 25 |
| Utvändig rördiameter alla anslutningar | 25 mm |
| Anslutningar | Utvändig gänga |
| Med koppling anslutning 1 | Ja |
| Med koppling anslutning 2 | Ja |
| Med koppling anslutning 3 | Ja |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 3 bar |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0,02 % |
| Grundkarakteristisk | Jämt fördelad procent |
| Läckageförlust bypass kvs-värde | 0,02 % |
| Grundkarakteristisk för bypass | Linjär |
| Med T-stycke för 4-vägsanslutning | Nej |
| Installationsmetod, fördelande | Nej |
| Styrinställning (Svo) | 100 % |
| Slaglängd | 5,5 mm |
| Längd anslutning 1 | 40 mm |
| Bygglängd anslutning 1 (Z1) | 40 mm |
| Längd anslutning 2 | 40 mm |
| Bygglängd anslutning 2 (Z2) | 40 mm |
| Längd anslutning 3 | 40 mm |
| Bygglängd anslutning 3 (Z3) | 40 mm |
| Axelhöjd | 51 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 80 | ||
| Bredd (mm) | 45 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 0,65 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5351483.pdf |
|---|---|
