RSK-nr enhet: ST
Inlagd: 2019-06-26
RSK-nr enhet: ST

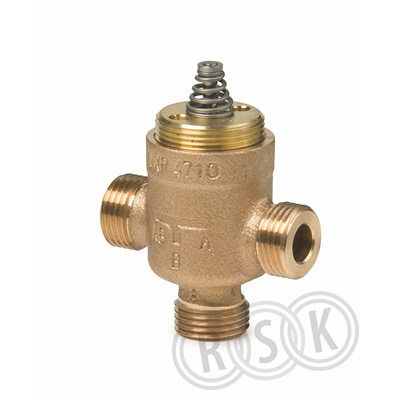

Utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Kan endast användas i slutna kretsar. Lyfthöjd 2,5 mm. Egenskaper för V..P47..:
Utvändigt gängad 3-vägs sätesventil som normalt används som reglerventil i efterbehandlingapplikationer som induktionsapparater, Fan-Coils, eftervärmare/-kylare, kyltak och i värmezoner. Kan endast användas i slutna kretsar. Lyfthöjd 2,5 mm. Egenskaper för V..P47..:
| RSK-nummer | 5865565 |
|---|---|
| Tillverkarens artikelnummer | BPZ:VXP47.10-1 |
| GTIN | 7612914016461 |
| Produkt | Styrventil |
| Produktnamn | VXP47.10-1 |
| Dimension | G 1/2" (DN10) |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | 3-vägs styrventil |
| Utförande | med utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | rödgods CC491K |
| Standard | - |
| Övrig info | kvs-värde 1, lyfthöjd 2,5mm |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXP47.10-1 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:VXP47.10-1 |
|---|
| GTIN | 7612914016461 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:VXP47.10-1 |
|---|
| Materialkvalitet | Brons Rg5 |
|---|---|
| Dimension (Nominell diameter) | Övrigt |
| Utvändig rördiameter alla anslutningar | 10 mm |
| Anslutningar | Utvändig gänga |
| Med koppling anslutning 1 | Ja |
| Med koppling anslutning 2 | Ja |
| Med koppling anslutning 3 | Ja |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 4 bar |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0,05 % |
| Grundkarakteristisk | Linjär |
| Läckageförlust bypass kvs-värde | 0,05 % |
| Grundkarakteristisk för bypass | Linjär |
| Med T-stycke för 4-vägsanslutning | Nej |
| Installationsmetod, fördelande | Nej |
| Styrinställning (Svo) | 50 % |
| Slaglängd | 2,5 mm |
| Längd anslutning 1 | 30 mm |
| Bygglängd anslutning 1 (Z1) | 30 mm |
| Längd anslutning 2 | 30 mm |
| Bygglängd anslutning 2 (Z2) | 30 mm |
| Längd anslutning 3 | 30 mm |
| Bygglängd anslutning 3 (Z3) | 30 mm |
| Axelhöjd | 46 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 93 | ||
| Bredd (mm) | 75 | ||
| Höjd (mm) | 42 | ||
| Vikt (kg) | 0,331 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5865555.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5356112.pdf |
