RSK-nr enhet: ST
Inlagd: 2026-01-23
RSK-nr enhet: ST

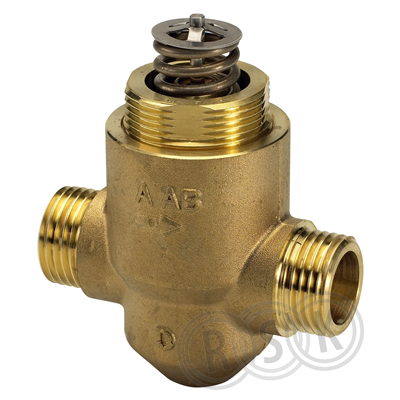

VZ-ventiler tillhandahåller en högkvalitativ och kostnadseffektiv lösning för kontroll av varm- och/eller kallvatten för fläktkonvektorer, små värmare och kylare i temperaturregleringssystem. Ventilerna används i kombination med ställdonen AMV(E) 130/140 , AMV(E) 130H/140H och AMV(E) 13 SU.
VZ-ventiler tillhandahåller en högkvalitativ och kostnadseffektiv lösning för kontroll av varm- och/eller kallvatten för fläktkonvektorer, små värmare och kylare i temperaturregleringssystem. Ventilerna används i kombination med ställdonen AMV(E) 130/140 , AMV(E) 130H/140H och AMV(E) 13 SU.
| RSK-nummer | 5356358 |
|---|---|
| Tillverkarens artikelnummer | 065Z5312 |
| GTIN | 5702421526507 |
| Produkt | Styrventil |
| Produktnamn | VZ 2 |
| Dimension | DN15 |
| Storlek | DN15 |
| Tryck/Flöde/Temp | PN16, -10-100 grader C |
| Effekt/Eldata | - |
| Funktion | Kvs 0,63 |
| Utförande | 2-vägs, med utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | Logaritmisk karakteristik |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 065Z5312 |
|---|
| GTIN | 5702421526507 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension anslutning 1 | DN 15 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 15 |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Medietemperatur (kontinuerlig) | 2 - 120 °C |
| Ytskydd | Obehandlad |
| Automatisk flödeskontroll | Nej |
| Mätnipplar flöde | Nej |
| Grundkarakteristisk | Jämt fördelad procent |
| Slaglängd | 5,5 mm |
| Längd anslutning 1 | 65 mm |
| Lämplig för värme | Ja |
| Lämplig för tappvatten | Nej |
| Lämplig för processvatten | Nej |
| Lämplig för kyla | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702421526507 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 123 | ||
| Bredd (mm) | 67 | ||
| Höjd (mm) | 41 | ||
| Vikt (kg) | 0,385 | ||
Mellan |
|||
| Antal i FP | 30 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702421526507 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 30 | ||
| Djup (mm) | 380 | ||
| Bredd (mm) | 212 | ||
| Höjd (mm) | 150 | ||
| Vikt (kg) | 11,56 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5356358.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5356358.pdf |
