RSK-nr enhet: ST
Inlagd: 2026-05-08
RSK-nr enhet: ST

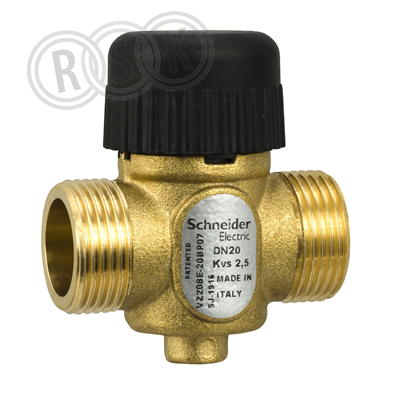

VZ208 är en linjär zonventil med kort slaglängd och kompakt storlek, avsedd för reglering av varm- och kallvatten. Ventilen används tillsammans med termoelektriska ställdon av typen MZ140. Ventilerna är utrustade med en konstruktion med dubbla O-ringar på ventiltätningen för att säkerställa en läckagefri tätning vid båda ventilanslutningarna, vilket garanterar att ingen energi går förlorad genom läckage i ventilen. Det är ventiler med BSP-utvändig gänga och plana tätningsytor; det finns ett urval av anslutningssatser för montering på rör. Multipack finns inte att köpa. Tvåvägsventil, normalt stängd utan manöverdon monterat. Tryckklass PN16, slaglängd 2,5 mm. Det rekommenderas att montera ett filter före ventilen för att öka driftsäkerheten och att följa riktlinjerna för vattenbehandling enligt VDI 2035. Ventiler bör monteras i returröret för att minska exponeringen för extrema medietemperaturer.
VZ208 är en linjär zonventil med kort slaglängd och kompakt storlek, avsedd för reglering av varm- och kallvatten. Ventilen används tillsammans med termoelektriska ställdon av typen MZ140. Ventilerna är utrustade med en konstruktion med dubbla O-ringar på ventiltätningen för att säkerställa en läckagefri tätning vid båda ventilanslutningarna, vilket garanterar att ingen energi går förlorad genom läckage i ventilen. Det är ventiler med BSP-utvändig gänga och plana tätningsytor; det finns ett urval av anslutningssatser för montering på rör. Multipack finns inte att köpa. Tvåvägsventil, normalt stängd utan manöverdon monterat. Tryckklass PN16, slaglängd 2,5 mm. Det rekommenderas att montera ett filter före ventilen för att öka driftsäkerheten och att följa riktlinjerna för vattenbehandling enligt VDI 2035. Ventiler bör monteras i returröret för att minska exponeringen för extrema medietemperaturer.
| RSK-nummer | 5356477 |
|---|---|
| Tillverkarens artikelnummer | VZ208E-20BP07 |
| GTIN | 3606489661038 |
| Produkt | Zonventil |
| Produktnamn | VZ208E-20BP 2.5E SU 00 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.se.com/se/sv/product/VZ208E-20BP07 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | VZ208E-20BP07 |
|---|
| GTIN | 3606489661038 |
|---|
| Tillverkarens produktsida | https://www.se.com/se/sv/product/VZ208E-20BP07 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | 3/4" (20) |
| Utvändig rördiameter alla anslutningar | 20 mm |
| Anslutningar | Övrigt |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Max. tryckdifferens i öppet läge | 16 bar |
| Medietemperatur (kontinuerlig) | 95 - 95 °C |
| Ytskydd | Obehandlad |
| Kvs-värde | 2,5 m³/h |
| Läckageförlust Kvs-värde | 0,005 % |
| Grundkarakteristisk | Linjär |
| Längd anslutning 1 | 0 mm |
| Bygglängd anslutning 1 (Z1) | 0 mm |
| Längd anslutning 2 | 0 mm |
| Bygglängd anslutning 2 (Z2) | 0 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 3606489661038 | ||
| Förpackningstyp | Ospecificerad förpackning | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 32 | ||
| Bredd (mm) | 68 | ||
| Höjd (mm) | 96 | ||
| Vikt (kg) | 0,16 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_296_5356477.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_296_5356477.pdf |
