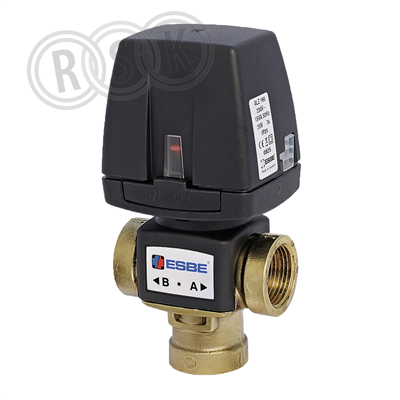

ESBE serierna VZC och VZD är en serie kompakta växelventiler i mässing avsedda för värmepumpar, golvvärme eller HVAC-applikationer. Den främsta egenskapen är förmågan att snabbt växla flödesriktning mellan två kretsar vilket resulterar i energieffektiv funktion. Ställdonsserien VZC har ett kontaktdon av Molex-typ för snabb anslutning av kabeln till styrdonet. Ställdonsserien VZD levereras med en fast kabel och har kapslingsklass IP40. Serierna VZC och VZD finns också med extrabrytare.
ESBE serierna VZC och VZD är en serie kompakta växelventiler i mässing avsedda för värmepumpar, golvvärme eller HVAC-applikationer. Den främsta egenskapen är förmågan att snabbt växla flödesriktning mellan två kretsar vilket resulterar i energieffektiv funktion. Ställdonsserien VZC har ett kontaktdon av Molex-typ för snabb anslutning av kabeln till styrdonet. Ställdonsserien VZD levereras med en fast kabel och har kapslingsklass IP40. Serierna VZC och VZD finns också med extrabrytare.
| RSK-nummer | 4828495 |
|---|---|
| Tillverkarens artikelnummer | 43060200 |
| GTIN | 7330193045629 |
| Produkt | Växelventil |
| Produktnamn | VZC161 |
| Dimension | Rp3/4" (DN20) |
| Storlek | - |
| Tryck/Flöde/Temp | PN6 |
| Effekt/Eldata | 230VAC |
| Funktion | för värmepump, golvvärme, HVAC |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing/svart |
| Ytbehandling | - |
| Material | mässing/PPS |
| Standard | PED 97/23/EC, artikel 3.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vaxelventiler/vzc-vzd |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 43060200 |
|---|
| GTIN | 7330193045629 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/vaxelventiler/vzc-vzd |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Dimension (Nominell diameter) | DN 20 |
| Anslutningar | Övrigt |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Med koppling anslutning 3 | Nej |
| Tryckklass | PN 6 |
| Max. tryckdifferens i öppet läge | 0,8 bar |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0 % |
| Matningsspänning | 230 V AC |
| Frekvens | 50 Hz |
| Styrsignal | 2-punkt |
| Transmission | Med kugghjul |
| Lämplig för manuell drift | Nej |
| Gångtid | 3 s |
| Kapslingsklass (IP) | IP20 |
| Max. ingång elektrisk effekt | 15 VA |
| Omgivningstemperatur | 0 - 60 °C |
| Längd anslutning 1 | 35 mm |
| Längd anslutning 2 | 35 mm |
| Längd anslutning 3 | 42 mm |
| Höjd | 141 mm |
| Bredd | 70 mm |
| Djup | 58 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 160 | ||
| Bredd (mm) | 140 | ||
| Höjd (mm) | 90 | ||
| Vikt (kg) | 0,74 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4828495.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4828495.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4828495.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_218_4828495.pdf |
