Avaktiverad 2022-06-02
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2000-03-21
RSK-nr enhet: ST
| RSK-nummer | 5530331 |
|---|---|
| Tillverkarens artikelnummer | 16081 |
| GTIN | 8712874160811 |

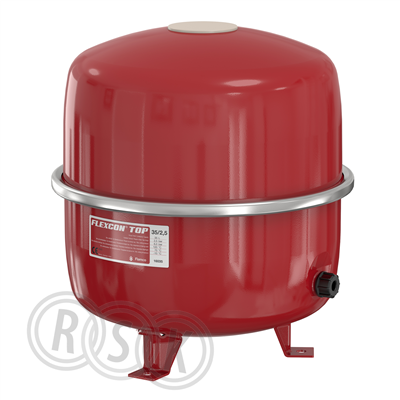

| Produkt | Expansionskärl |
| Produktnamn | Flexcon |
| Dimension | R25 |
| Storlek | 80l, 540x519mm (HxØ) |
| Tryck/Flöde/Temp | max 3bar, förtryck 0,5bar |
| Effekt/Eldata | - |
| Funktion | slutet för värme-/kylsystem |
| Utförande | utvändig gänga |
|---|---|
| Färg | röd |
| Ytbehandling | epoxipulverlackerad |
| Material | stålplåt |
| Standard | - |
| Övrig info | maxtemp +120°C |
| Tillverkarens produktsida | http://www.flamco.se/flexconkarl.html |
| RSK flik | 13 Kärl/Cisterner/Reningsutrustning |
| Tillverkarens artikelnummer | 16081 |
|---|
| GTIN | 8712874160811 |
|---|
| Tillverkarens produktsida | http://www.flamco.se/flexconkarl.html |
|---|
| Volym/Innehåll | 80 l |
|---|---|
| Förtryck | 0,5 bar |
| Med fast väggfäste | Nej |
| Vertikal placering | Ja |
| Horisontell placering | Ja |
| Med ben/fötter | Ja |
| Med utbytbart membran | Nej |
| Dimension expansionsanslutning | 1" (25) |
| Utvändig rördiameter expansionsanslutning | 33,7 mm |
| Anslutning | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Färg | Röd |
| Diameter | 519 mm |
| Höjd | 540 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 550 | ||
| Bredd (mm) | 550 | ||
| Höjd (mm) | 575 | ||
| Vikt (kg) | 21,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_583_5530331.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_583_5530331.pdf |
