Avaktiverad 2024-09-20
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

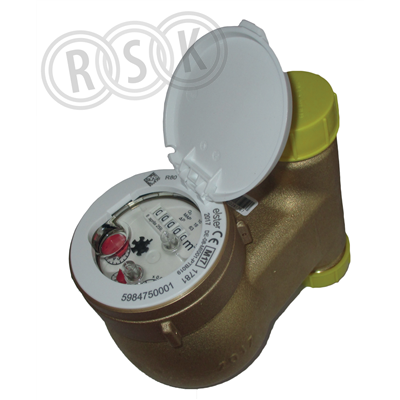

– Våtlöpande flerstrålig kallvattenmätare – Nominellt flöde Q3 2,5-25 m3/h – EG typgodkännade R80V – ConText® märkningssystem – EG typgodkännande DE-08-MI001-PTB019
– Våtlöpande flerstrålig kallvattenmätare – Nominellt flöde Q3 2,5-25 m3/h – EG typgodkännade R80V – ConText® märkningssystem – EG typgodkännande DE-08-MI001-PTB019
| RSK-nummer | 5181748 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Vinghjuslmätare |
| Produktnamn | MNR-S |
| Dimension | R25 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | Qn6, för stigledning |
| Utförande | - |
|---|---|
| Färg | blå |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 10 Mätinstrument |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 1 | 1" (25) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 1" (25) |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Tryckklass | PN 16 |
| Lämplig för olja | Nej |
| Permanent flöde (Q3) | 10 m³/h |
| Max. arbetstryck vid 20°C (PN) | 16 kPa |
| Medietemperatur (kontinuerlig) | 0 - 45 °C |
| Bygglängd | 150 mm |
| Med avstängningsventil | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 170 | ||
| Bredd (mm) | 170 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 2,75 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
