RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

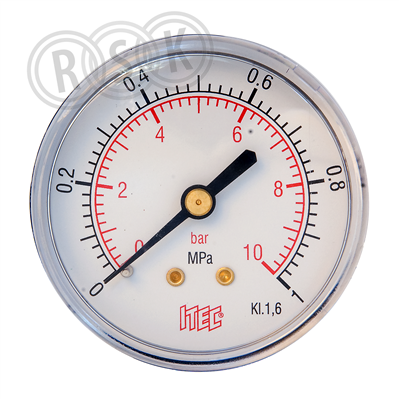

BA tryckmätare typ 617.D anslutning bakåt G8 hus i stålplåt 63mm mediaberörda delar i mässing. För industri och VVS anläggningar för medier som luft och icke aggressiva vätskor och gaser. Mätnoggrannhet 1,6% Max process temperatur 60C Hus stålplåt. Glas Akrylglas Dubbelskala pascal/bar eller bar/psi
BA tryckmätare typ 617.D anslutning bakåt G8 hus i stålplåt 63mm mediaberörda delar i mässing. För industri och VVS anläggningar för medier som luft och icke aggressiva vätskor och gaser. Mätnoggrannhet 1,6% Max process temperatur 60C Hus stålplåt. Glas Akrylglas Dubbelskala pascal/bar eller bar/psi
| RSK-nummer | 5113618 |
|---|---|
| Tillverkarens artikelnummer | 1061746310 |
| GTIN | 7331807075513 |
| Produkt | Tryckmätare |
| Produktnamn | 617D |
| Dimension | G8 |
| Storlek | Ø63mm hus |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | 0-10bar/MPa |
| Utförande | bakåt, utvändig gänga |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | stålplåt, mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 10 Mätinstrument |
| Tillverkarens artikelnummer | 1061746310 |
|---|
| GTIN | 7331807075513 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Stål |
|---|---|
| Material processanslutning | Mässing |
| Dimension processanslutning | 1/4" |
| Anslutning | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsplacering | Baksida |
| Skalindelning (tryck) | 0-10 bar |
| Tryckenhet | Mpa |
| Mätområde | 0 - 10 |
| Noggrannhetsklass enligt EN | 1.6 % |
| Fönstermaterial | Plast |
| Tryckmätare fäste | Direkt |
| Max. omgivningstemperatur | 60 °C |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 75 | ||
| Bredd (mm) | 75 | ||
| Höjd (mm) | 60 | ||
| Vikt (kg) | 0,25 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 385 | ||
| Bredd (mm) | 160 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 1,5 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_5113618.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_5113618.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_5113618.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_29_5113618.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_5113618.pdf |
