RSK-nr enhet: ST
Inlagd: 2016-11-14
RSK-nr enhet: ST

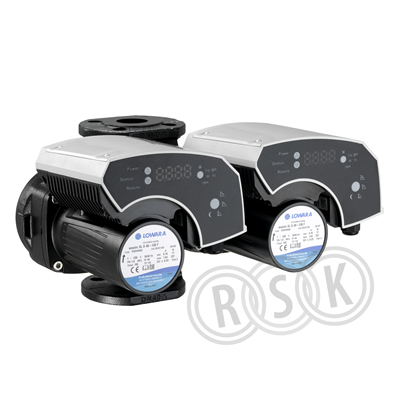

Lowara ecocirc XLplus D40-100F PC våt tryckstyrd cirkulationspump i tvillingutförande för variabelt eller konstant differenstryck alternativt manuell reglering, försedd med permanentmagnetmotor.Intelligens med bla. Automatisk avluftning, Alternering, Nattsänkning, Historik, Alarm, BMS kommunikation via Modbus eller Bacnet. Lämplig för cirkulation av värme och kyla. Materialspecifikation: Pumphus : Gjutjärn, O-ringar : EPDM, Lager : Keramik , Övriga vätskeberörda delar : AISI 304 . Kappslingsklass: IP X4D. Isolationsklass: F (155oC). Temperatur: -10 - 110 C. Drifttryck: max 10 bar. För driftindikering krävs driftsindikeringskit RSK 5818741, som köps separat.
Lowara ecocirc XLplus D40-100F PC våt tryckstyrd cirkulationspump i tvillingutförande för variabelt eller konstant differenstryck alternativt manuell reglering, försedd med permanentmagnetmotor.Intelligens med bla. Automatisk avluftning, Alternering, Nattsänkning, Historik, Alarm, BMS kommunikation via Modbus eller Bacnet. Lämplig för cirkulation av värme och kyla. Materialspecifikation: Pumphus : Gjutjärn, O-ringar : EPDM, Lager : Keramik , Övriga vätskeberörda delar : AISI 304 . Kappslingsklass: IP X4D. Isolationsklass: F (155oC). Temperatur: -10 - 110 C. Drifttryck: max 10 bar. För driftindikering krävs driftsindikeringskit RSK 5818741, som köps separat.
| RSK-nummer | 5758645 |
|---|---|
| Tillverkarens artikelnummer | AA-E501380AA |
| GTIN | - |
| Produkt | Cirkulationspump |
| Produktnamn | ecocirc XLplus D40-100F PC |
| Dimension | DN40 |
| Storlek | BL=220mm |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | 230V max 466W |
| Funktion | dubbel för värmesystem |
| Utförande | våt varvtalsreglerad, flänsad |
|---|---|
| Färg | svart |
| Ytbehandling | katafores |
| Material | gjutjärn/flermaterial |
| Standard | ! |
| Övrig info | EEI max = 0,23 |
| Tillverkarens produktsida | http://lowara.com/pumps-circulators/wet-rotor-circulators/ecocirc-xl-and-xlplus-high-efficiency-wet-rotor-circulators/#product-tab-literature |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | AA-E501380AA |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://lowara.com/pumps-circulators/wet-rotor-circulators/ecocirc-xl-and-xlplus-high-efficiency-wet-rotor-circulators/#product-tab-literature |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
| Material impeller/pumphjul | Övrigt |
| Materialkvalitet impeller/pumphjul | Övrigt |
| Nominellt flöde (BEP) | 11,9 m³/h |
| Tryckhöjd (BEP) | 68 kPa |
| Max. flödeskapacitet | 22,2 m³/h |
| Max. statisk höjd | 10 m |
| Max. arbetstryck | 10 bar |
| Tvillingpump | Ja |
| Elanslutning | Anslutningsplint |
| Märkspänning | 220 - 240 V |
| Antal faser | 1 |
| Frekvens | 50 Hz |
| Märkström | 2 A |
| Ineffekt per motor (P1) | 0,37 kW |
| Energieffektivitetsindex (EEI) | 0,23 |
| Isolationsklass (IEC) | F |
| Varvtal | 2900 /min |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Kommunikation | Inbyggd (integrerad) |
| Radiostandard Bluetooth | Ja |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 2G | Nej |
| Mobil kommunikationsstandard 4G (LTE) | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Nej |
| Interface signal 0-20 mA / 4-20 mA | Nej |
| Interface PT100/PT1000/PTC | Nej |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Nej |
| Med kommunikationsgränssnitt RS 485 | Nej |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Ja |
| Stödjer protokoll BACnet MS/TP | Ja |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | -10 - 110 °C |
| Omgivningstemperatur | 0 - 40 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 40 |
| Diameter inloppssida | 150 mm |
| Anslutningsstandard inloppssida | EN 1092-2 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 40 |
| Anslutningsstandard utloppssida | EN 1092-2 |
| Flänsform | Rund |
| Inbyggnadslängd | 220 mm |
| Kapslingsklass (IP) | IPX4D |
| DVGW-kvalitetmärke för vatten | Nej |
| Godkänd enligt ACS | Nej |
| Godkänd enligt WRAS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 378 | ||
| Bredd (mm) | 230 | ||
| Höjd (mm) | 284 | ||
| Vikt (kg) | 27,8 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_24_5758646.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_24_5758616.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_24_5758616.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5569060899-00001 v3.pdf |
