RSK-nr enhet: ST
Inlagd: 1998-02-16
RSK-nr enhet: ST

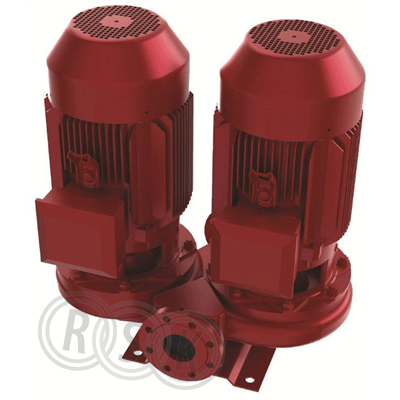

In-line centrifugalpump i tvillingutförande med motorverkningsgrad enligt IE2. Lämplig för cirkulation av värme och kyla. Standardtätningarna är lämpliga för glykolblandat vatten. Axel Syrafast ASTM 329 , Inre tätning Kol/SiC/EPDM. Isolationsklass F. Temperatur -15 - 120 C. IP55
In-line centrifugalpump i tvillingutförande med motorverkningsgrad enligt IE2. Lämplig för cirkulation av värme och kyla. Standardtätningarna är lämpliga för glykolblandat vatten. Axel Syrafast ASTM 329 , Inre tätning Kol/SiC/EPDM. Isolationsklass F. Temperatur -15 - 120 C. IP55
| RSK-nummer | 5700606 |
|---|---|
| Tillverkarens artikelnummer | 27-1102213853 |
| GTIN | - |
| Produkt | Cirkulationspump |
| Produktnamn | Flygt AT11022550 Ø138 |
| Dimension | DN100 |
| Storlek | BL=450mm |
| Tryck/Flöde/Temp | PN10, temp -15C° till +120C° |
| Effekt/Eldata | 3x400/690V 5,5kW |
| Funktion | dubbel för värme-/kylsystem |
| Utförande | torr, fläktkyld, flänsad |
|---|---|
| Färg | röd |
| Ytbehandling | lackerad |
| Material | gjutjärn |
| Standard | IP55 |
| Övrig info | f.d Flygt AT 1102/2-138 |
| Tillverkarens produktsida | - |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 27-1102213853 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Max. flödeskapacitet | 123,4 m³/h |
| Max. statisk höjd | 21 m |
| Max. arbetstryck | 10 bar |
| Tvillingpump | Ja |
| Märkspänning | 220 - 415 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 10,2 A |
| Axeleffekt per motor (P2) | 5,5 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 3000 /min |
| Motor med förlängd axel | Ja |
| Medietemperatur (kontinuerlig) | -15 - 120 °C |
| Omgivningstemperatur | 0 - 45 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 100 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 100 |
| Flänsform | Rund |
| Inbyggnadslängd | 450 mm |
| Kapslingsklass (IP) | IP55 |
| Explosionssäker | Nej |
| Motoreffektivitetsklass | IE2 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 500 | ||
| Bredd (mm) | 700 | ||
| Höjd (mm) | 800 | ||
| Vikt (kg) | 100 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_24_5700373_gruppfil.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_24_5700977_gruppfil.pdf |
