RSK-nr enhet: ST
Inlagd: 2017-08-28
RSK-nr enhet: ST

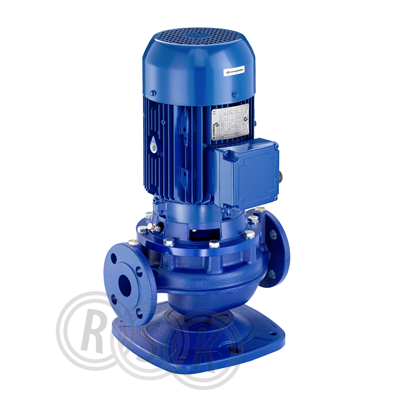

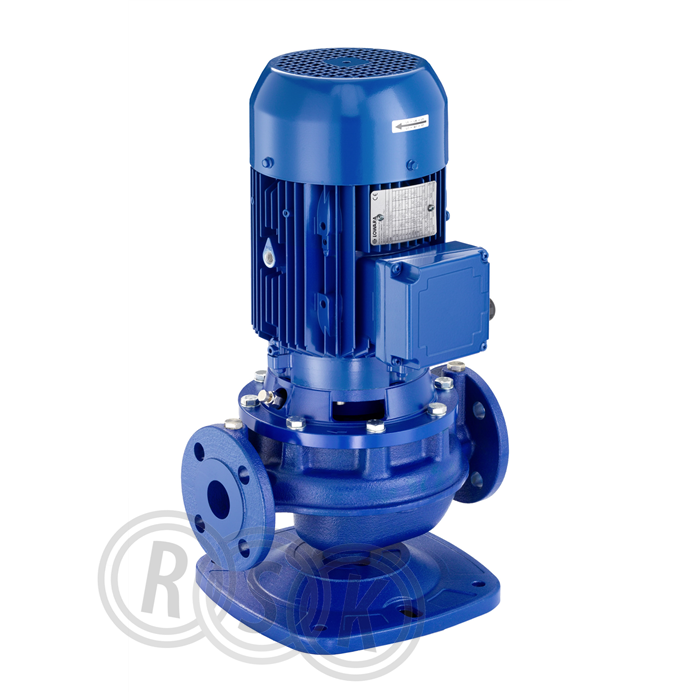

Lowara LNEE 32-160/07A/S25RCS4, In-line centrifugalpump med flänsmonterad specialmotor. Avsedd för cirkulation av värme / kyla samt tryckstegring och transport av vatten i fastigheter, lätt industri m.m. Materialspecifikation: Pumphus Gjutjärn, Pumphjul AISI 316L, Inre tätning Kol/SiC/EPDM. Anslutningar IN/UT: DN 32 PN10/16. Märkdata: 3-fas, 400/230 V. 1,7/2,94 A. 0,75 kW, 2885 RPM. Verkningsgrad IE3. Kapslingsklass IP 55 , Isolationsklass F (155°C). Temp -25 - 120 °C. Tryck max 16 bar, Vikt 31 kg. B-längd 320 mm, Bredd 249 mm, Höjd 453 mm. Monteras på pumpfot RSK: 5784450 (AA-109391270) som beställs separat.
Lowara LNEE 32-160/07A/S25RCS4, In-line centrifugalpump med flänsmonterad specialmotor. Avsedd för cirkulation av värme / kyla samt tryckstegring och transport av vatten i fastigheter, lätt industri m.m. Materialspecifikation: Pumphus Gjutjärn, Pumphjul AISI 316L, Inre tätning Kol/SiC/EPDM. Anslutningar IN/UT: DN 32 PN10/16. Märkdata: 3-fas, 400/230 V. 1,7/2,94 A. 0,75 kW, 2885 RPM. Verkningsgrad IE3. Kapslingsklass IP 55 , Isolationsklass F (155°C). Temp -25 - 120 °C. Tryck max 16 bar, Vikt 31 kg. B-längd 320 mm, Bredd 249 mm, Höjd 453 mm. Monteras på pumpfot RSK: 5784450 (AA-109391270) som beställs separat.
| RSK-nummer | 5745192 |
|---|---|
| Tillverkarens artikelnummer | AA-101880180 |
| GTIN | - |
| Produkt | Cirkulationspump |
| Produktnamn | LNEE 32-160/07A/S25RCS4 |
| Dimension | DN32, PN10/16 |
| Storlek | 320x249x453mm (BLxBxH) |
| Tryck/Flöde/Temp | PN 16, -25 till 120 °C |
| Effekt/Eldata | 3x400V. 1,7A. 0,75kW. 2885RPM |
| Funktion | för värme-/kylsystem |
| Utförande | torr konventionell, flänsad |
|---|---|
| Färg | blå |
| Ytbehandling | katafores |
| Material | hus: gjutjärn, hjul: AISI 316L |
| Standard | EN 12756, IP 55 , IE3 |
| Övrig info | kompletteras med pumpfot |
| Tillverkarens produktsida | https://www.xylem.com/sv-se/products-services/pumps-packaged-pump-systems/pumps/in-line-pumps/e-lne-in-line-pumps |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | AA-101880180 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://www.xylem.com/sv-se/products-services/pumps-packaged-pump-systems/pumps/in-line-pumps/e-lne-in-line-pumps |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Syrafast stål 316L (1.4404) |
| Nominellt flöde (BEP) | 10,9 m³/h |
| Tryckhöjd (BEP) | 88,3 kPa |
| Max. flödeskapacitet | 18 m³/h |
| Max. statisk höjd | 10,9 m |
| Max. arbetstryck | 16 bar |
| Tvillingpump | Nej |
| Märkspänning | 220 - 415 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 1,7 A |
| Axeleffekt per motor (P2) | 0,75 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,4 |
| Isolationsklass (IEC) | F |
| Varvtal | 2885 /min |
| Motor med förlängd axel | Ja |
| Medietemperatur (kontinuerlig) | -25 - 120 °C |
| Omgivningstemperatur | 0 - 40 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 32 |
| Diameter inloppssida | 140 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | EN 1092-2 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 32 |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | EN 1092-2 |
| Flänsform | Rund |
| Inbyggnadslängd | 320 mm |
| Kapslingsklass (IP) | IP55 |
| Motoreffektivitetsklass | IE3 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 330 | ||
| Bredd (mm) | 259 | ||
| Höjd (mm) | 483 | ||
| Vikt (kg) | 31 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_24_5745192.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_24_5745192.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_24_5745192.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5569060899-00002 v4.pdf |
