RSK-nr enhet: ST
Inlagd: 2019-12-09
RSK-nr enhet: ST

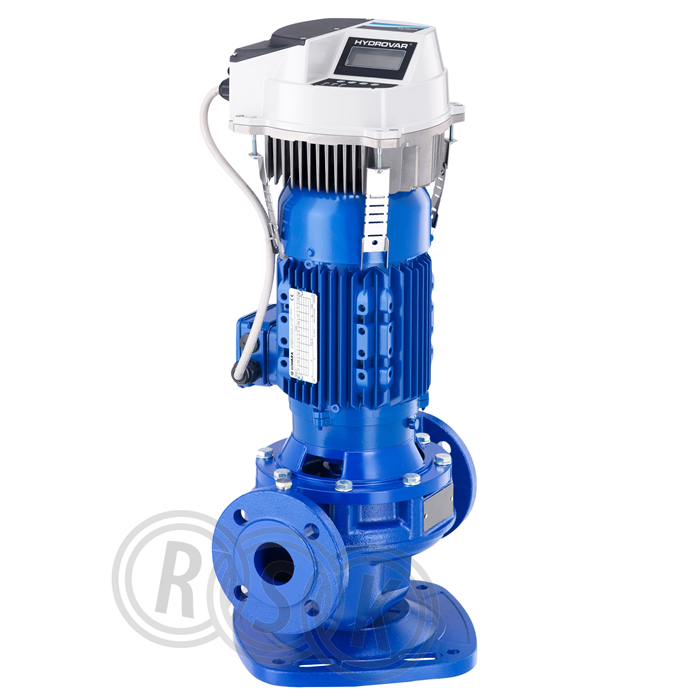

Lowara LNEEH 100-160/150/P25VCC4/4, In-line centrifugalpump med Hydrovar intelligent varvtalsstyrning. Klassledande verkningsgrad IES2 för motor och styrning tillsammans. Komplett med tryckgivare, Elektroniskt motorskydd (STC). Driftsindikering, Summalarm, Externa ingångar för start/stopp, kommunikation via Modbus och BACnet m.m. Avsedd för cirkulation av värme / kyla samt tryckstegring och transport av vatten i fastigheter, lätt industri m.m. Materialspecifikation: Pumphus Gjutjärn, Pumphjul Gjutjärn, Inre tätning Kol/SiC/EPDM. Anslutningar IN/UT: DN 100 PN10/16. Märkdata: 3-fas, 400 V. 26,2 A. 15 kW, 2945 RPM. Verkningsgrad IES2. Kapslingsklass IP 55 , Isolationsklass F (155°C). Temp -25 - 120 °C. Tryck max 16 bar, Vikt 177,6 kg. B-längd 500 mm, Bredd 408 mm, Höjd 954 mm. Monteras på pumpfot RSK: 5784450 (AA-109391270) som beställs separat.
Lowara LNEEH 100-160/150/P25VCC4/4, In-line centrifugalpump med Hydrovar intelligent varvtalsstyrning. Klassledande verkningsgrad IES2 för motor och styrning tillsammans. Komplett med tryckgivare, Elektroniskt motorskydd (STC). Driftsindikering, Summalarm, Externa ingångar för start/stopp, kommunikation via Modbus och BACnet m.m. Avsedd för cirkulation av värme / kyla samt tryckstegring och transport av vatten i fastigheter, lätt industri m.m. Materialspecifikation: Pumphus Gjutjärn, Pumphjul Gjutjärn, Inre tätning Kol/SiC/EPDM. Anslutningar IN/UT: DN 100 PN10/16. Märkdata: 3-fas, 400 V. 26,2 A. 15 kW, 2945 RPM. Verkningsgrad IES2. Kapslingsklass IP 55 , Isolationsklass F (155°C). Temp -25 - 120 °C. Tryck max 16 bar, Vikt 177,6 kg. B-längd 500 mm, Bredd 408 mm, Höjd 954 mm. Monteras på pumpfot RSK: 5784450 (AA-109391270) som beställs separat.
| RSK-nummer | 5745595 |
|---|---|
| Tillverkarens artikelnummer | AA-102851310 |
| GTIN | - |
| Produkt | Cirkulationspump |
| Produktnamn | LNEEH 100-160/150/P25VCC4/4 |
| Dimension | DN100, PN10/16 |
| Storlek | 500x408x954mm (BLxBxH) |
| Tryck/Flöde/Temp | PN 16, -25 till 120 °C |
| Effekt/Eldata | 3x400V. 26,2A. 15kW. 2945RPM |
| Funktion | för värme-/kylsystem |
| Utförande | elektronisk, flänsad |
|---|---|
| Färg | blå |
| Ytbehandling | katafores |
| Material | hus: gjutjärn, hjul: gjutjärn |
| Standard | EN 12756, IP 55 , IES2 |
| Övrig info | kompletteras med pumpfot |
| Tillverkarens produktsida | https://www.xylem.com/sv-se/products-services/pumps-packaged-pump-systems/pumps/in-line-pumps/e-lne-in-line-pumps |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | AA-102851310 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://www.xylem.com/sv-se/products-services/pumps-packaged-pump-systems/pumps/in-line-pumps/e-lne-in-line-pumps |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-250 (GG 25) |
| Material impeller/pumphjul | Gjutjärn |
| Materialkvalitet impeller/pumphjul | Gjutjärn EN-GJL-200 (GG 20) |
| Nominellt flöde (BEP) | 162 m³/h |
| Tryckhöjd (BEP) | 235,4 kPa |
| Max. flödeskapacitet | 236 m³/h |
| Max. statisk höjd | 32 m |
| Max. arbetstryck | 16 bar |
| Tvillingpump | Nej |
| Märkspänning | 380 - 460 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 26,2 A |
| Axeleffekt per motor (P2) | 15 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 2945 /min |
| Varvtalsreglering motor | Extern (inkluderad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Motor med förlängd axel | Ja |
| Medietemperatur (kontinuerlig) | -25 - 120 °C |
| Omgivningstemperatur | 0 - 40 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 100 |
| Diameter inloppssida | 230 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | EN 1092-2 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 100 |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | EN 1092-2 |
| Flänsform | Rund |
| Inbyggnadslängd | 500 mm |
| Kapslingsklass (IP) | IP55 |
| Motoreffektivitetsklass | IE3 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1205 | ||
| Bredd (mm) | 605 | ||
| Höjd (mm) | 750 | ||
| Vikt (kg) | 202 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_24_5745192.pdf |
|---|---|
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_24_5745342.pdf |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_24_5745192.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_24_5745192.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_24_5745342.pdf |
