RSK-nr enhet: ST
Inlagd: 2026-02-13
RSK-nr enhet: ST
Dubbla prestandan eller minimera ställtider vid service med redundans från pumpen i dubbelutförande som kommunicerar trådlöst sinsemellan. Intelligensen i MAGNA3 gör den lämplig för alla applikationsbehov.
Dubbla prestandan eller minimera ställtider vid service med redundans från pumpen i dubbelutförande som kommunicerar trådlöst sinsemellan. Intelligensen i MAGNA3 gör den lämplig för alla applikationsbehov.
| RSK-nummer | 5747050 |
|---|---|
| Tillverkarens artikelnummer | 97924452 |
| GTIN | 5710626495306 |
| Produkt | Cirkulationspump |

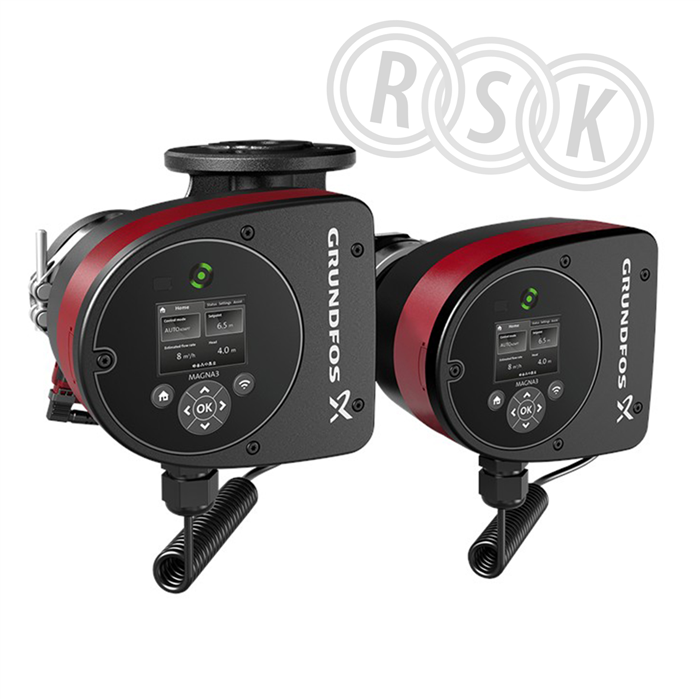

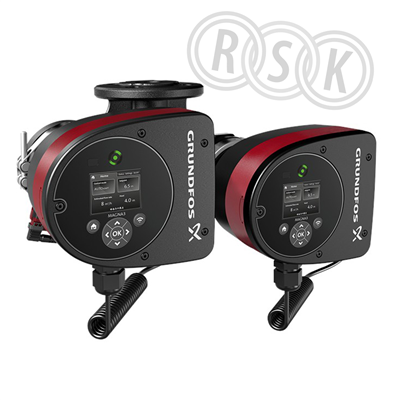

| Produktnamn | MAGNA3 D 32-100 180 |
| Dimension | DN32 |
| Storlek | BL=180mm |
| Tryck/Flöde/Temp | 10,5 |
| Effekt/Eldata | 169 W 50/60 Hz |
| Funktion | dubbel för värme-/kylsystem |
| Utförande | våt varvtalsreglerad, gängad |
|---|---|
| Färg | svart/röd |
| Ytbehandling | kataforesbehandlad |
| Material | gjutjärn/komposit |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://product-selection.grundfos.com/products.gotoproduct.json?productnumber=97924452&custid=GSV&dtid=OT:IPAPER:vqbmyn&pltrack=portals:GSV:SDP:97924452:gpclinkpdp:2025 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 97924452 |
|---|
| GTIN | 5710626495306 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/products.gotoproduct.json?productnumber=97924452&custid=GSV&dtid=OT:IPAPER:vqbmyn&pltrack=portals:GSV:SDP:97924452:gpclinkpdp:2025 |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-200 (GG 20) |
| Material impeller/pumphjul | Övrigt |
| Materialkvalitet impeller/pumphjul | Övrigt |
| Nominellt flöde (BEP) | 4,75 m³/h |
| Tryckhöjd (BEP) | 74,53 kPa |
| Max. flödeskapacitet | 10,5 m³/h |
| Max. statisk höjd | 10 m |
| Max. arbetstryck | 10 bar |
| Tvillingpump | Ja |
| Elanslutning | Anslutningskontakt |
| Märkspänning | 230 - 230 V |
| Antal faser | 1 |
| Frekvens | 50 Hz |
| Märkström | 1,47 A |
| Ineffekt per motor (P1) | 0,169 kW |
| Energieffektivitetsindex (EEI) | 0,18 |
| Isolationsklass (IEC) | F |
| Pumpstyrning | Övrigt |
| Varvtal | 4560 /min |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Kommunikation | Inbyggd och förberedd |
| Radiostandard Bluetooth | Ja |
| Radiostandard WLAN 802.11 | Ja |
| Mobil kommunikationsstandard 2G | Ja |
| Mobil kommunikationsstandard 3G (UMTS) | Ja |
| Mobil kommunikationsstandard 4G (LTE) | Ja |
| Mobil kommunikationsstandard 5G | Ja |
| Interface signal 0-10 V / 2-10 V | Ja |
| Interface signal 0-20 mA / 4-20 mA | Ja |
| Interface PT100/PT1000/PTC | Nej |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Ja |
| Med kommunikationsgränssnitt RS 485 | Ja |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Ja |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Ja |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Ja |
| Stödjer protokoll BACnet MS/TP | Ja |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Ja |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | 10 - 110 °C |
| Omgivningstemperatur | 0 - 40 °C |
| Anslutning inloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension inloppssida | 2" (50) |
| Tryckklass fläns (flänsborrning) inloppssida | PN 10 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | 2" (50) |
| Tryckklass fläns (flänsborrning) utloppssida | PN 10 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Flänsform | Övrigt |
| Inbyggnadslängd | 180 mm |
| Kapslingsklass (IP) | IPX4 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 504 | ||
| Bredd (mm) | 352 | ||
| Höjd (mm) | 311 | ||
| Vikt (kg) | 14,59 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
