RSK-nr enhet: ST
Inlagd: 2018-05-04
RSK-nr enhet: ST

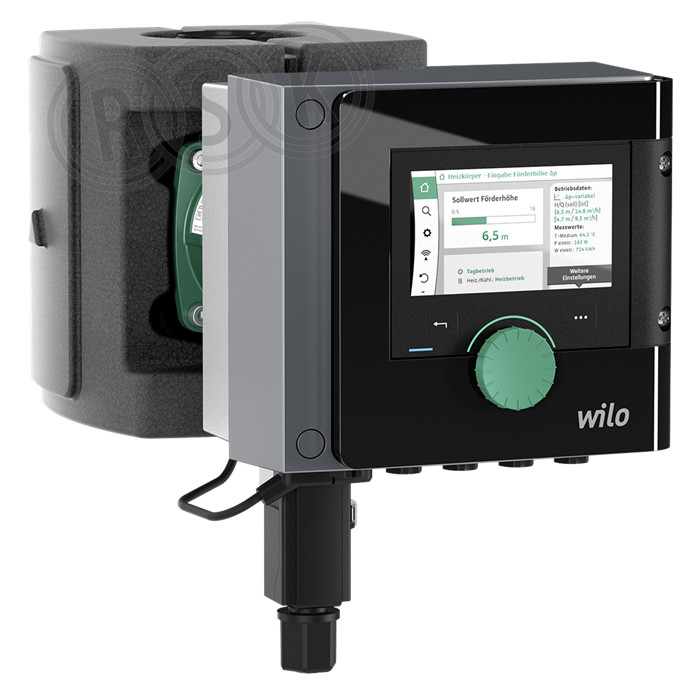

Våt smart-pump i enkelutförande, levereras komplett med inbyggt motorskydd, larmutgång, anslutning 0-10 V, till-frånslag av pump, extern driftindikering. Försedd med permanentmagnetmotor, funktion för flödesbegränsning och påbyggd frekvensomformare. Funktion för mätning av kyl- och värmeenergi. Energioptimeringsfunktion Dynamic Adapt Plus. Tillsammans med CIF-modul (tillbehör) förberedd för anslutning till byggnadsautomation, gränssnitt CAN, LON, BACnet eller Modbus.
Våt smart-pump i enkelutförande, levereras komplett med inbyggt motorskydd, larmutgång, anslutning 0-10 V, till-frånslag av pump, extern driftindikering. Försedd med permanentmagnetmotor, funktion för flödesbegränsning och påbyggd frekvensomformare. Funktion för mätning av kyl- och värmeenergi. Energioptimeringsfunktion Dynamic Adapt Plus. Tillsammans med CIF-modul (tillbehör) förberedd för anslutning till byggnadsautomation, gränssnitt CAN, LON, BACnet eller Modbus.
| RSK-nummer | 5758741 |
|---|---|
| Tillverkarens artikelnummer | 2164573 |
| GTIN | 4048482699424 |
| Produkt | Cirkulationspump |
| Produktnamn | Stratos MAXO 30/0,5-6 |
| Dimension | G50 union |
| Storlek | BL=180mm |
| Tryck/Flöde/Temp | PN10, temp -10°C till +110°C |
| Effekt/Eldata | 1x230V 50Hz, max 130W |
| Funktion | enkel för värme-/kylsystem |
| Utförande | våt smart-pump, enkel |
|---|---|
| Färg | grön/grå |
| Ytbehandling | - |
| Material | gjutjärn/flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2164573 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 2164573 |
|---|
| GTIN | 4048482699424 |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2164573 |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-200 (GG 20) |
| Material impeller/pumphjul | Polypropen (PP) |
| Materialkvalitet impeller/pumphjul | Polypropen (PP-GF) |
| Nominellt flöde (BEP) | 5,255 m³/h |
| Tryckhöjd (BEP) | 38,9620191 kPa |
| Max. flödeskapacitet | 9,75 m³/h |
| Max. statisk höjd | 6,141 m |
| Max. arbetstryck | 10 bar |
| Tvillingpump | Nej |
| Märkspänning | 230 - 230 V |
| Antal faser | 1 |
| Frekvens | 50/60 Hz |
| Märkström | 0,95 A |
| Ineffekt per motor (P1) | 0,135 kW |
| Energieffektivitetsindex (EEI) | 0,19 |
| Isolationsklass (IEC) | F |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Kommunikation | Inbyggd och förberedd |
| Radiostandard Bluetooth | Ja |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 2G | Nej |
| Mobil kommunikationsstandard 4G (LTE) | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Ja |
| Interface signal 0-20 mA / 4-20 mA | Ja |
| Interface PT100/PT1000/PTC | Ja |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Ja |
| Med kommunikationsgränssnitt RS 485 | Ja |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Nej |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | -10 - 110 °C |
| Omgivningstemperatur | -10 - 40 °C |
| Anslutning inloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension inloppssida | 2" (50) |
| Diameter inloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 10 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | 2" (50) |
| Utvändig rördiameter anslutning utloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 10 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Flänsform | Övrigt |
| Inbyggnadslängd | 180 mm |
| Kapslingsklass (IP) | IPX4D |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 400 | ||
| Bredd (mm) | 300 | ||
| Höjd (mm) | 263 | ||
| Vikt (kg) | 8,321 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Data Act | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5758735.pdf |
|---|---|
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_3_5758735.pdf |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5758735.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_3_5758735.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5758735.pdf |
