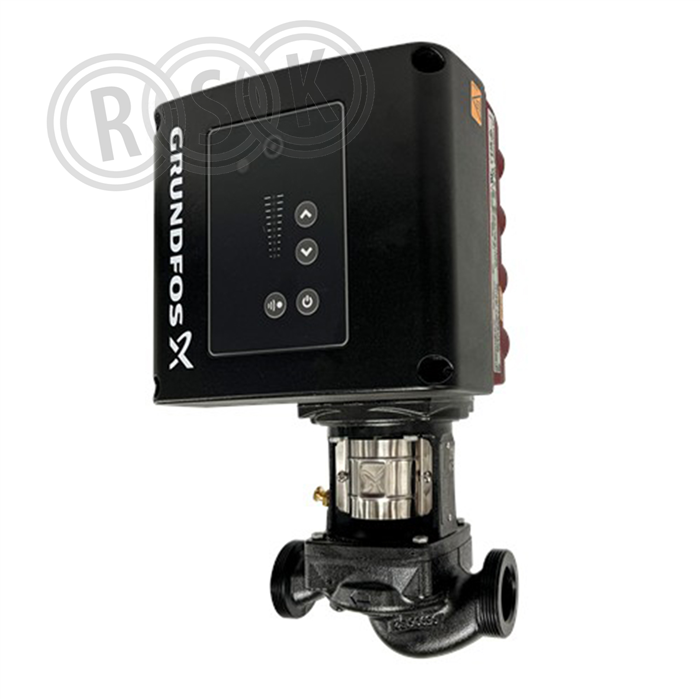

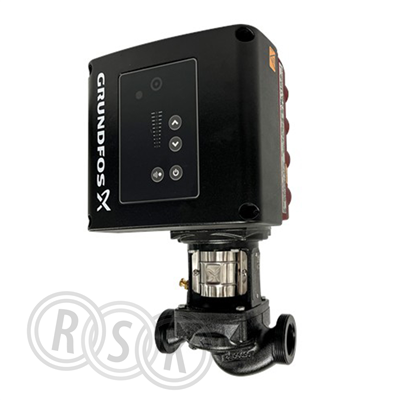

Enstegs in-line pumpar med MGE-motor
Enstegs in-line pumpar med MGE-motor
| RSK-nummer | 5747060 |
|---|---|
| Tillverkarens artikelnummer | 98525615 |
| GTIN | 5711496569203 |
| Produkt | Cirkulationspump |
| Produktnamn | TPE 32-50/2 A-O-A-BQQE-AWB |
| Dimension | DN 32 |
| Storlek | 50Hz |
| Tryck/Flöde/Temp | PN 10 |
| Effekt/Eldata | 1 x 200-240 V 0.12 kW |
| Funktion | värme-/kylsystem |
| Utförande | Inline varvtalsreglerad |
|---|---|
| Färg | svart |
| Ytbehandling | elektroforesbehandling |
| Material | gjutjärn |
| Standard | ISO9906:2012 3B2 |
| Övrig info | - |
| Tillverkarens produktsida | https://product-selection.grundfos.com/se/products/tp-tpe/tpe-series-1000-tpe2/tpe-32-502-98525615?frequency=50&pumpsystemid=2877624570&tab=variant-curves |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 98525615 |
|---|
| GTIN | 5711496569203 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/se/products/tp-tpe/tpe-series-1000-tpe2/tpe-32-502-98525615?frequency=50&pumpsystemid=2877624570&tab=variant-curves |
|---|
| Material pumphus | Gjutjärn |
|---|---|
| Materialkvalitet pumphus | Gjutjärn EN-GJL-150 (GG 15) |
| Material impeller/pumphjul | Övrigt |
| Materialkvalitet impeller/pumphjul | PES-GF (glasfiberförstärkt polyetersulfon) |
| Nominellt flöde (BEP) | 4,91 m³/h |
| Tryckhöjd (BEP) | 32,36 kPa |
| Max. flödeskapacitet | 7,16 m³/h |
| Max. statisk höjd | 5 m |
| Max. arbetstryck | 10 bar |
| Tvillingpump | Nej |
| Elanslutning | Anslutningsplint |
| Märkspänning | 200 - 240 V |
| Antal faser | 1 |
| Frekvens | 50 Hz |
| Märkström | 1,56 A |
| Axeleffekt per motor (P2) | 0,12 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 2800 /min |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Typ av varvtalsreglering | Steglöst reglerbar |
| Motor med förlängd axel | Nej |
| Kommunikation | Inbyggd och förberedd |
| Radiostandard Bluetooth | Nej |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 2G | Nej |
| Mobil kommunikationsstandard 3G (UMTS) | Nej |
| Mobil kommunikationsstandard 4G (LTE) | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Ja |
| Interface signal 0-20 mA / 4-20 mA | Ja |
| Interface PT100/PT1000/PTC | Ja |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Ja |
| Med kommunikationsgränssnitt RS 485 | Ja |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Nej |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | 25 - 120 °C |
| Omgivningstemperatur | 20 - 50 °C |
| Anslutning inloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension inloppssida | 2" (50) |
| Tryckklass fläns (flänsborrning) inloppssida | PN 10 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | 2" (50) |
| Tryckklass fläns (flänsborrning) utloppssida | PN 10 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Inbyggnadslängd | 180 mm |
| Kapslingsklass (IP) | IP55 |
| Självevakuerande | Nej |
| Explosionssäker | Nej |
| Normmotor | Ja |
| Motoreffektivitetsklass | IE5 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 334 | ||
| Bredd (mm) | 287 | ||
| Höjd (mm) | 474 | ||
| Vikt (kg) | 14,2 | ||
