RSK-nr enhet: ST
Inlagd: 2026-02-09
RSK-nr enhet: ST

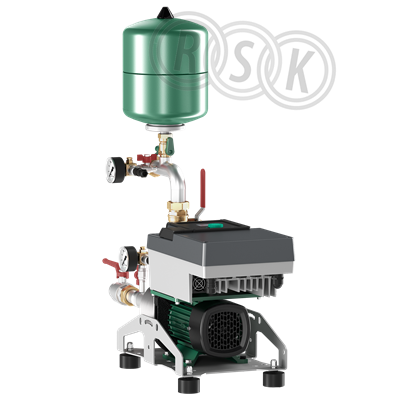

Anslutningsklar tryckstegringsanläggning med 1 pump av typ Medana CH3-LE. Komplett med rörgarnityr och i pumpen inbyggd automatik.
Anslutningsklar tryckstegringsanläggning med 1 pump av typ Medana CH3-LE. Komplett med rörgarnityr och i pumpen inbyggd automatik.
| RSK-nummer | 5857090 |
|---|---|
| Tillverkarens artikelnummer | 4258888 |
| GTIN | 4062679293912 |
| Produkt | Tryckstegringsanläggning |
| Produktnamn | Isar MODH1-E-1-CH3-LE-1604 |
| Dimension | G 50/G 50 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, temp -3°C till +60°C |
| Effekt/Eldata | 3x400V 50Hz 4,0kW |
| Funktion | enkel för tappvatten |
| Utförande | - |
|---|---|
| Färg | grön/flerfärgad |
| Ytbehandling | - |
| Material | rostfritt stål/flermaterial |
| Standard | - |
| Övrig info | komplett anläggning |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4258888 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 4258888 |
|---|
| GTIN | 4062679293912 |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4258888 |
|---|
| Lämplig för tappvatten | Ja |
|---|---|
| Lämplig för regnvatten | Nej |
| Lämplig för sprinkler/bevattning | Nej |
| Material pumphus | Rostfritt stål |
| Materialkvalitet pumphus | Rostfritt stål 304 (1.4301) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4301) |
| Material rörsystem (i enheten) | Rostfritt stål |
| Materialkvalitet rörsystem | Rostfritt stål 304 (1.4301) |
| Antal pumpar | 1 |
| Nominellt flöde (BEP) | 14,7 m³/h |
| Tryckhöjd (BEP) | 549,371334 kPa |
| Max. flödeskapacitet | 28,05 m³/h |
| Max. statisk höjd | 65,17 m |
| Max. arbetstryck | 10 bar |
| Elanslutning | Anslutningsplint |
| Märkspänning | 380 - 440 V |
| Antal faser | 3 |
| Frekvens | 50/60 Hz |
| Märkström | 6,9 A |
| Ineffekt per motor (P1) | 4,49 kW |
| Axeleffekt per motor (P2) | 4 kW |
| Isolationsklass (IEC) | F |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Medietemperatur (kontinuerlig) | 3 - 60 °C |
| Omgivningstemperatur | 5 - 40 °C |
| Anslutning inloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension inloppssida | 2" (50) |
| Diameter inloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 16 |
| Anslutningsstandard inloppssida | ISO 228-1 |
| Anslutning utloppssida | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsdimension utloppssida | 2" (50) |
| Utvändig rördiameter anslutning utloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 16 |
| Anslutningsstandard utloppssida | ISO 228-1 |
| Pump skyddsnivå (IP) | IP55 |
| Längd | 966 mm |
| Bredd | 275 mm |
| Höjd | 955 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 275 | ||
| Höjd (mm) | 955 | ||
| Vikt (kg) | 72 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5857075.pdf |
|---|---|
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_3_5857091.pdf |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5857075.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5855693.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_3_5857091.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5857075.pdf |
