RSK-nr enhet: ST
Inlagd: 2011-07-11
RSK-nr enhet: ST

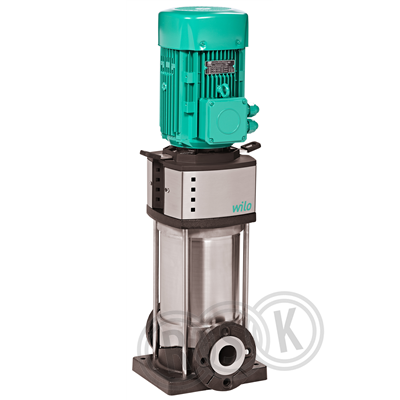

Flerhjulig normalsugande tryckstegringspump. Vertikalt utförande. Med kassettätning. Hydrauliska delar tillverkade av rostfritt stål, kataforbehandlad pumphusfot.
Flerhjulig normalsugande tryckstegringspump. Vertikalt utförande. Med kassettätning. Hydrauliska delar tillverkade av rostfritt stål, kataforbehandlad pumphusfot.
| RSK-nummer | 5883179 |
|---|---|
| Tillverkarens artikelnummer | 4141162 |
| GTIN | 4048482078663 |
| Produkt | Tryckstegringspump |
| Produktnamn | HELIX V 1612 PN25 |
| Dimension | DN50 |
| Storlek | BL=300mm |
| Tryck/Flöde/Temp | PN25, temp -20°C till +120°C |
| Effekt/Eldata | 3x400V / 50Hz 9kW |
| Funktion | för tryckstegring/tappvatten |
| Utförande | fläns PN25 |
|---|---|
| Färg | grön |
| Ytbehandling | - |
| Material | rostfritt stål/flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4141162 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 4141162 |
|---|
| GTIN | 4048482078663 |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4141162 |
|---|
| Modell/Utförande | Vertikal |
|---|---|
| Material pumphus | Rostfritt stål |
| Materialkvalitet pumphus | Rostfritt stål 304 (1.4301) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4307) |
| Material anslutning | Rostfritt stål |
| Materialkvalitet anslutning | Rostfritt stål 304 (1.4301) |
| Nominellt flöde (BEP) | 18,42 m³/h |
| Tryckhöjd (BEP) | 1162,09 kPa |
| Max. flödeskapacitet | 26 m³/h |
| Max. statisk höjd | 157,6 m |
| Max. arbetstryck | 25 bar |
| Elanslutning | Anslutningsplint |
| Märkspänning | 400 - 400 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 16,7 A |
| Axeleffekt per motor (P2) | 9 kW |
| Minimum Energieffektivitetsindex (MEI) | 0,5 |
| Isolationsklass (IEC) | F |
| Varvtal | 2900 /min |
| Varvtalsreglering motor | Ingen |
| Motor med förlängd axel | Nej |
| Kommunikation | Ingen |
| Med kommunikationsgränssnitt RS 485 | Nej |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | -30 - 120 °C |
| Omgivningstemperatur | -15 - 50 °C |
| Anslutning inloppssida | Fläns |
| Anslutningsdimension inloppssida | DN 50 |
| Tryckklass fläns (flänsborrning) inloppssida | PN 25 |
| Anslutningsstandard inloppssida | EN 1092-1 |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | DN 50 |
| Utvändig rördiameter anslutning utloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 25 |
| Anslutningsstandard utloppssida | EN 1092-1 |
| Flänsform | Rund |
| Självevakuerande | Nej |
| Kapslingsklass (IP) | IP55 |
| Inbyggnadslängd | 300 mm |
| Pumphöjd | 159 mm |
| Normmotor | Ja |
| Motoreffektivitetsklass | IE3 |
| Med torrkörningsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 350 | ||
| Bredd (mm) | 350 | ||
| Höjd (mm) | 1487 | ||
| Vikt (kg) | 154 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5825048.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5825048.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5786850.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_3_5883401.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560124769-00015 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5825048.pdf |
