RSK-nr enhet: ST
Inlagd: 2026-06-25
RSK-nr enhet: ST

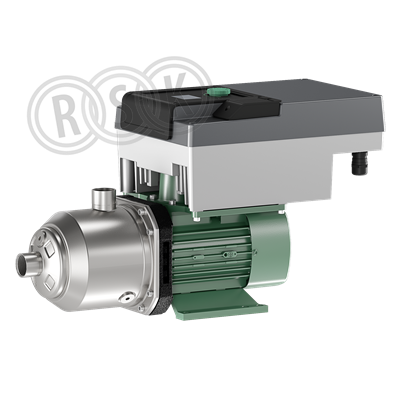

Flerhjulig normalsugande tryckstegringspump, försedd med påbyggd frekvensomformare. Utrustad med BMS-funktioner såsom externt larm, extern driftindikering, externt av/på samt exter styrning 0-10 V. Horisontellt utförande. Kan utrustas med CIF-modul för kommunikation via buss-protokoll.
Flerhjulig normalsugande tryckstegringspump, försedd med påbyggd frekvensomformare. Utrustad med BMS-funktioner såsom externt larm, extern driftindikering, externt av/på samt exter styrning 0-10 V. Horisontellt utförande. Kan utrustas med CIF-modul för kommunikation via buss-protokoll.
| RSK-nummer | 5856257 |
|---|---|
| Tillverkarens artikelnummer | 4273921 |
| GTIN | 4062679528212 |
| Produkt | Tryckstegringspump |
| Produktnamn | Medana CH3-LE.1602-1 3~ |
| Dimension | Rp50/Rp40 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, temp -20°C till +120°C |
| Effekt/Eldata | 3x400V / 50Hz,2,2kW |
| Funktion | för tryckstegring/tappvatten |
| Utförande | - |
|---|---|
| Färg | grön/silver |
| Ytbehandling | - |
| Material | rostfritt stål/flermaterial |
| Standard | - |
| Övrig info | horisontell |
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4273921 |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 4273921 |
|---|
| GTIN | 4062679528212 |
|---|
| Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/4273921 |
|---|
| Material pumphus | Rostfritt stål |
|---|---|
| Materialkvalitet pumphus | Rostfritt stål 304 (1.4301) |
| Material impeller/pumphjul | Rostfritt stål |
| Materialkvalitet impeller/pumphjul | Rostfritt stål 304 (1.4301) |
| Material anslutning | Rostfritt stål |
| Materialkvalitet anslutning | Rostfritt stål 304 (1.4301) |
| Nominellt flöde (BEP) | 15,35 m³/h |
| Tryckhöjd (BEP) | 286,061439 kPa |
| Max. flödeskapacitet | 28,59 m³/h |
| Max. statisk höjd | 34,6 m |
| Max. arbetstryck | 10 bar |
| Elanslutning | Anslutningsplint |
| Märkspänning | 380 - 440 V |
| Antal faser | 3 |
| Frekvens | 50/60 Hz |
| Märkström | 3,9 A |
| Axeleffekt per motor (P2) | 2,2 kW |
| Isolationsklass (IEC) | F |
| Varvtal | 3390 /min |
| Varvtalsreglering motor | Inbyggd (integrerad) |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Omgivningstemperatur | 0 - 50 °C |
| Anslutning inloppssida | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension inloppssida | 2" (50) |
| Diameter inloppssida | 50 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 10 |
| Anslutningsstandard inloppssida | ISO 7-1 / EN 10226-1 |
| Anslutning utloppssida | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutningsdimension utloppssida | 1 1/2" (40) |
| Utvändig rördiameter anslutning utloppssida | 40 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 10 |
| Anslutningsstandard utloppssida | ISO 7-1 / EN 10226-1 |
| Kapslingsklass (IP) | IP55 |
| Pumphöjd | 90 mm |
| Vikt | 23 kg |
| Normmotor | Nej |
| Motoreffektivitetsklass | IE5 |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 350 | ||
| Bredd (mm) | 785 | ||
| Höjd (mm) | 385 | ||
| Vikt (kg) | 27 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Data Act | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5855854.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5855854.pdf |
| Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5786850.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5855854.pdf |
