RSK-nr enhet: ST
Inlagd: 2024-04-12
RSK-nr enhet: ST

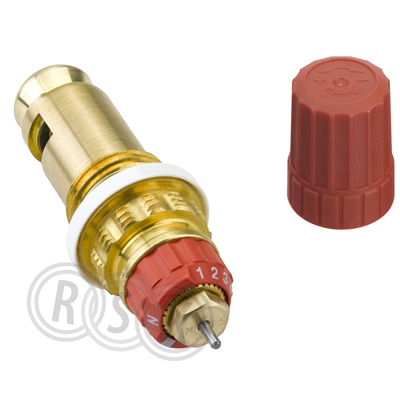

Danfoss integrerad radiatorventil RA-N. Ventilinsatsen monteras i radiator/konvektor med KW21 ringnyckel. Åtdragningsmoment 30-35 Nm. Förinställning av kv-värde utförs mot index i ventilens kant. OBS! tänk på att denna modell inte passar alla radiatortillverkare. Avsedd för Ferroli, Schäfer och Korado. Passar även Altech radiator modell "D" Kv-värden 0,14-0,87. Inbyggnadsventilen passar Thermopanelradiator från 2022 och nyare.
Danfoss integrerad radiatorventil RA-N. Ventilinsatsen monteras i radiator/konvektor med KW21 ringnyckel. Åtdragningsmoment 30-35 Nm. Förinställning av kv-värde utförs mot index i ventilens kant. OBS! tänk på att denna modell inte passar alla radiatortillverkare. Avsedd för Ferroli, Schäfer och Korado. Passar även Altech radiator modell "D" Kv-värden 0,14-0,87. Inbyggnadsventilen passar Thermopanelradiator från 2022 och nyare.
| RSK-nummer | 6678001 |
|---|---|
| Tillverkarens artikelnummer | 013G7380 |
| GTIN | 5702420037905 |
| Produkt | Integrerad radiatorventil |
| Produktnamn | RA-N BIV |
| Dimension | RA |
| Storlek | BIV |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | integrerad radiatorventil |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 013G7380 |
|---|
| GTIN | 5702420037905 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Dimension radiatoranslutning | Övrigt |
| Anslutning termostatdel | Klick |
| Dimension termostatdel | 22 mm |
| Form | Rak |
| Med tätningsring | Ja |
| Med rak anslutningsnippel | Nej |
| Med vinklad anslutningsnippel | Nej |
| Med klämringskoppling | Nej |
| Kan förinställas | Ja |
| Förinställning | Utan slagbegränsning |
| Manövrering | Termostat utan knapp |
| Lämplig för 1-rörssystem | Ja |
| Lämplig för 2-rörssystem | Ja |
| Termostatförberedd | Ja |
| Omvänd flödesriktning | Nej |
| Med dammkåpa | Ja |
| Automatisk flödeskontroll | Nej |
| Tryckoberoende | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420037905 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 80 | ||
| Bredd (mm) | 30 | ||
| Höjd (mm) | 25 | ||
| Vikt (kg) | 0,096 | ||
Mellan |
|||
| Antal i FP | 40 | ||
| GTIN FP | 5702420125640 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702420037905 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 40 | ||
| Djup (mm) | 284 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 3,966 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_6678001.pdf |
|---|---|
| RSK-nummer | 6678001 |
|---|---|
| Tillverkarens artikelnummer | 013G7380 |
| GTIN | 5702420037905 |
| Produkt | Integrerad radiatorventil |
| Produktnamn | RA-N BIV |
| Dimension | RA |
| Storlek | BIV |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | integrerad radiatorventil |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 013G7380 |
|---|
| GTIN | 5702420037905 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Dimension radiatoranslutning | Övrigt |
| Anslutning termostatdel | Klick |
| Dimension termostatdel | 22 mm |
| Form | Rak |
| Med tätningsring | Ja |
| Med rak anslutningsnippel | Nej |
| Med vinklad anslutningsnippel | Nej |
| Med klämringskoppling | Nej |
| Kan förinställas | Ja |
| Förinställning | Utan slagbegränsning |
| Manövrering | Termostat utan knapp |
| Lämplig för 1-rörssystem | Ja |
| Lämplig för 2-rörssystem | Ja |
| Termostatförberedd | Ja |
| Omvänd flödesriktning | Nej |
| Med dammkåpa | Ja |
| Automatisk flödeskontroll | Nej |
| Tryckoberoende | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420037905 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 80 | ||
| Bredd (mm) | 30 | ||
| Höjd (mm) | 25 | ||
| Vikt (kg) | 0,096 | ||
Mellan |
|||
| Antal i FP | 40 | ||
| GTIN FP | 5702420125640 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702420037905 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 40 | ||
| Djup (mm) | 284 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 3,966 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_6678001.pdf |
|---|---|
|
|
