RSK-nr enhet: ST
Inlagd: 1995-09-04
RSK-nr enhet: ST
För NAF/AHA S69 2-rörs botten, utv. M22x1,5 gänga mot rörnätet. Anslutning mot radiatorn är M26x1,5
För NAF/AHA S69 2-rörs botten, utv. M22x1,5 gänga mot rörnätet. Anslutning mot radiatorn är M26x1,5
| RSK-nummer | 4806124 |
|---|---|
| Tillverkarens artikelnummer | FD4R1001100X00SE0 |
| GTIN | 7330580000668 |

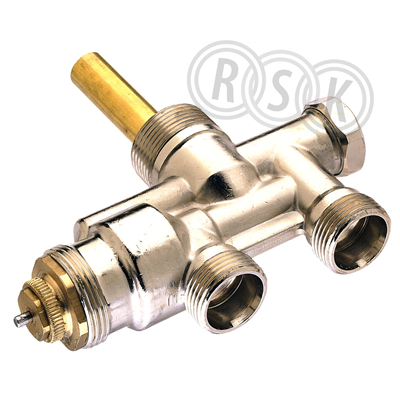

| Produkt | Rotventil |
| Produktnamn | RFA4 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | för NAF/AHA S69 2-rörs botten |
| Utförande | kort insticksrör |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.purmo.com/sv-se/produkter/styrning-och-reglering/reglering/termostatventiler/rot-ventiler/utbytesventil-naf,-aha-s69 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | FD4R1001100X00SE0 |
|---|
| GTIN | 7330580000668 |
|---|
| Tillverkarens produktsida | https://www.purmo.com/sv-se/produkter/styrning-och-reglering/reglering/termostatventiler/rot-ventiler/utbytesventil-naf,-aha-s69 |
|---|
| Material hus/kapsling/stomme | Brons |
|---|---|
| Ytskydd | Obehandlad |
| Dimension radiatoranslutning | 3/8" (10) |
| Dimension röranslutning | 3/8" (10) |
| Dimension termostatdel | M28x1,5 |
| Form | Rak |
| Modell/Utförande | Anslutningsnippel/Utvändig gänga |
| Med rak anslutningsnippel | Nej |
| Med vinklad anslutningsnippel | Nej |
| Med klämringskoppling | Nej |
| Rördimension klämringskoppling | 10 mm |
| Kan förinställas | Ja |
| Förinställning | Med slagbegränsning |
| Manövrering | Termostat utan knapp |
| Lämplig för 1-rörssystem | Ja |
| Lämplig för 2-rörssystem | Ja |
| Termostatförberedd | Ja |
| Omvänd flödesriktning | Nej |
| Färg knapp | Vit |
| Med dammkåpa | Ja |
| Automatisk flödeskontroll | Nej |
| Genomflödeskapacitet (min. 10kPa) | 6 - 250 l/h |
| Genomflödeskapacitet (min. 15kPa) | 7,5 - 300 l/h |
| Kort bygglängd | Nej |
| Längd anslutning 1 | 29 mm |
| Bygglängd anslutning 1 (Z1) | 10 mm |
| Längd anslutning 2 | 29 mm |
| Bygglängd anslutning 2 (Z2) | 6 mm |
| Höjd | 0 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 110 | ||
| Bredd (mm) | 80 | ||
| Höjd (mm) | 45 | ||
| Vikt (kg) | 0,39 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 170 | ||
| Bredd (mm) | 170 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 3,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_133_4806124.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_133_4806124.pdf |
