RSK-nr enhet: ST
Inlagd: 2020-05-05
RSK-nr enhet: ST

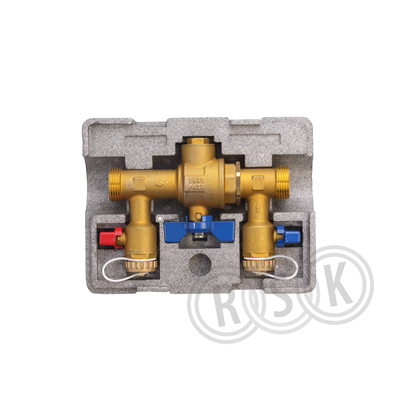

a-collection påfyllnadskoppel i kompakt utförande för påfyllning av köldbärarvätska i kollektorslangen till värmepumpar Max 13 kW, ventilsatsen har ett smutsfilter som fångar upp alla eventuella partiklar, smutsfiltret skall rengöras när installation är klar, därefter regelbundet 1 gång per år samt vid eventuell påfyllning av system. Beakta pilar på ventilhuset som indikerar flödesriktning. Ventilsatsen levereras med en isolerbox som skyddar mot kondens och isbildning.
a-collection påfyllnadskoppel i kompakt utförande för påfyllning av köldbärarvätska i kollektorslangen till värmepumpar Max 13 kW, ventilsatsen har ett smutsfilter som fångar upp alla eventuella partiklar, smutsfiltret skall rengöras när installation är klar, därefter regelbundet 1 gång per år samt vid eventuell påfyllning av system. Beakta pilar på ventilhuset som indikerar flödesriktning. Ventilsatsen levereras med en isolerbox som skyddar mot kondens och isbildning.
| RSK-nummer | 6212565 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7333123050243 |
| Produkt | Påfyllnadssats |
| Produktnamn | a-collection |
| Dimension | G25 |
| Storlek | L=171mm |
| Tryck/Flöde/Temp | 10bar/-20 °C- +90 °C |
| Effekt/Eldata | max 12kW |
| Funktion | påfyllning av köldbärarvätska |
| Utförande | utvändig gänga |
|---|---|
| Färg | gul/svart/blå/röd |
| Ytbehandling | - |
| Material | mässing |
| Standard | CW617N |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 15 Pannor/Brännare/Värmepumpar/Kyla/Fjärrvärme |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7333123050243 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Dimension anslutning 1 | 1" (25) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Övrigt |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. medietemperatur (kontinuerlig) | 90 °C |
| Manövrering | Klack |
| Tätningselement | Kula |
| Med nyckel | Ja |
| Med manometer | Nej |
| Med överfyllnadsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7333123050243 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 234 | ||
| Bredd (mm) | 172 | ||
| Höjd (mm) | 85 | ||
| Vikt (kg) | 2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_6212565.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_6212565.pdf |
| RSK-nummer | 6212565 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7333123050243 |
| Produkt | Påfyllnadssats |
| Produktnamn | a-collection |
| Dimension | G25 |
| Storlek | L=171mm |
| Tryck/Flöde/Temp | 10bar/-20 °C- +90 °C |
| Effekt/Eldata | max 12kW |
| Funktion | påfyllning av köldbärarvätska |
| Utförande | utvändig gänga |
|---|---|
| Färg | gul/svart/blå/röd |
| Ytbehandling | - |
| Material | mässing |
| Standard | CW617N |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 15 Pannor/Brännare/Värmepumpar/Kyla/Fjärrvärme |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7333123050243 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Dimension anslutning 1 | 1" (25) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Övrigt |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. medietemperatur (kontinuerlig) | 90 °C |
| Manövrering | Klack |
| Tätningselement | Kula |
| Med nyckel | Ja |
| Med manometer | Nej |
| Med överfyllnadsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7333123050243 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 234 | ||
| Bredd (mm) | 172 | ||
| Höjd (mm) | 85 | ||
| Vikt (kg) | 2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_6212565.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_6212565.pdf |
|
|
