Avaktiverad 2023-12-27
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2017-06-27
RSK-nr enhet: ST
Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.
Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.
| RSK-nummer | 6808186 |
|---|---|
| Tillverkarens artikelnummer | 3287130413 |
| GTIN | - |

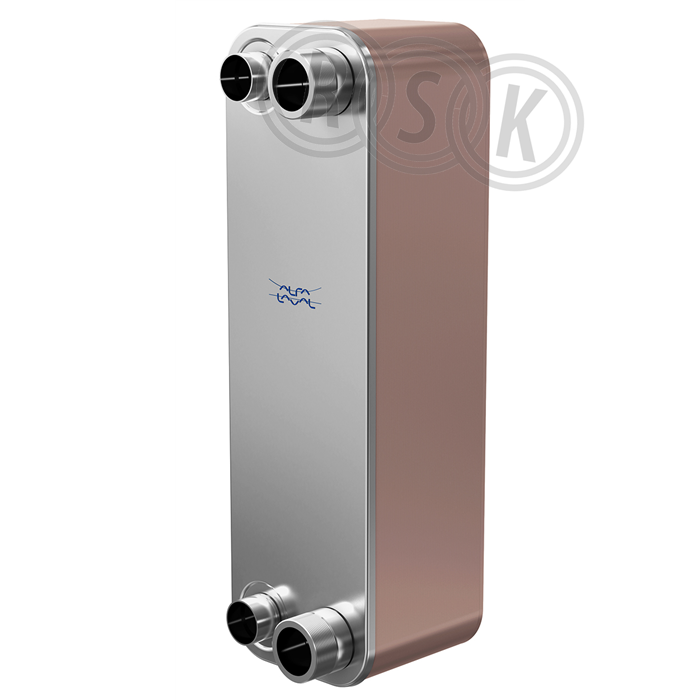

| Produkt | Plattvärmeväxlare |
| Produktnamn | CB112-62H |
| Dimension | DN50 |
| Storlek | 211x191x616 |
| Tryck/Flöde/Temp | 32 bar |
| Effekt/Eldata | - |
| Funktion | Värmeöverföring |
| Utförande | 4xDN50 utvändig gänga |
|---|---|
| Färg | stål |
| Ytbehandling | koppar |
| Material | Syrafast stål Alloy 342 |
| Standard | 97/23/EC |
| Övrig info | lödd växlare |
| Tillverkarens produktsida | - |
| RSK flik | 17 Vatten-/Medievärmare/Tankar/Växlare |
| Tillverkarens artikelnummer | 3287130413 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material | Rostfritt stål |
|---|---|
| Modell/Utförande | Lödd |
| Höjd | 616 mm |
| Bredd | 191 mm |
| Djup | 211 mm |
| Antal plattor | 62 |
| Anslutning primär | Utvändig gänga |
| Dimension primär | 2" (50) |
| Anslutning sekundär | Utvändig gänga |
| Dimension sekundär | 2" (50) |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 270 | ||
| Bredd (mm) | 780 | ||
| Höjd (mm) | 270 | ||
| Vikt (kg) | 35,6 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_506_6808160.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_506_6808160.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_506_6808160.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_506_6808183.pdf |
| Säkerhetsdatablad | https://www.rskdatabasen.se/infoDocs/SDB/SDB_506_6808160.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_506_6808160.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_506_6808186.pdf |
| RSK-nummer | 6808186 |
|---|---|
| Tillverkarens artikelnummer | 3287130413 |
| GTIN | - |
| Produkt | Plattvärmeväxlare |
| Produktnamn | CB112-62H |
| Dimension | DN50 |
| Storlek | 211x191x616 |
| Tryck/Flöde/Temp | 32 bar |
| Effekt/Eldata | - |
| Funktion | Värmeöverföring |
| Utförande | 4xDN50 utvändig gänga |
|---|---|
| Färg | stål |
| Ytbehandling | koppar |
| Material | Syrafast stål Alloy 342 |
| Standard | 97/23/EC |
| Övrig info | lödd växlare |
| Tillverkarens produktsida | - |
| RSK flik | 17 Vatten-/Medievärmare/Tankar/Växlare |
| Tillverkarens artikelnummer | 3287130413 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material | Rostfritt stål |
|---|---|
| Modell/Utförande | Lödd |
| Höjd | 616 mm |
| Bredd | 191 mm |
| Djup | 211 mm |
| Antal plattor | 62 |
| Anslutning primär | Utvändig gänga |
| Dimension primär | 2" (50) |
| Anslutning sekundär | Utvändig gänga |
| Dimension sekundär | 2" (50) |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 270 | ||
| Bredd (mm) | 780 | ||
| Höjd (mm) | 270 | ||
| Vikt (kg) | 35,6 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_506_6808160.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_506_6808160.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_506_6808160.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_506_6808183.pdf |
| Säkerhetsdatablad | https://www.rskdatabasen.se/infoDocs/SDB/SDB_506_6808160.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_506_6808160.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_506_6808186.pdf |
|
|
