RSK-nr enhet: ST
Inlagd: 2011-07-12
RSK-nr enhet: ST
Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.
Värmeväxlarna är kvalitetssäkrade i enlighet med DIN ISO 9001. Samtliga ingående komponenter är tillverkade av syrafast stål 1.4401 och lödda i vacuumugn med 100% koppar som lodmaterial. Enheterna har tillverkats i enlighet med Europadirektivet 97/23/EC, AFS1999:4 och har därför trycktestats med luft och läckagetestats med helium. Tillbehör: Stativ, isolering och kopplingar.
| RSK-nummer | 6824167 |
|---|---|
| Tillverkarens artikelnummer | 32870 7965 0 |
| GTIN | - |

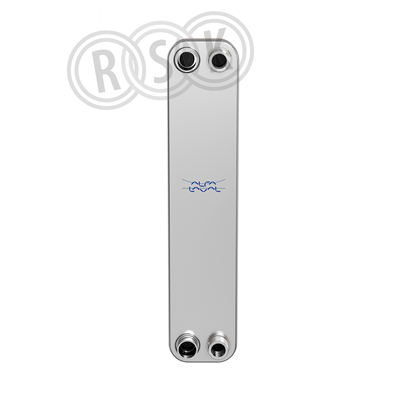

| Produkt | Plattvärmeväxlare |
| Produktnamn | CB60-20H |
| Dimension | DN25 |
| Storlek | 104x113x527 |
| Tryck/Flöde/Temp | 32 bar |
| Effekt/Eldata | - |
| Funktion | Värmeöverföring |
| Utförande | 4 anslutningar utvändig gänga |
|---|---|
| Färg | stål |
| Ytbehandling | koppar |
| Material | Syrafast stål Alloy 359 |
| Standard | 97/23/EC |
| Övrig info | lödd växlare |
| Tillverkarens produktsida | - |
| RSK flik | 17 Vatten-/Medievärmare/Tankar/Växlare |
| Tillverkarens artikelnummer | 32870 7965 0 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material | Rostfritt stål |
|---|---|
| Höjd | 527 mm |
| Bredd | 113 mm |
| Djup | 104 mm |
| Antal plattor | 20 |
| Anslutning primär | Utvändig gänga |
| Dimension primär | 1" (25) |
| Anslutning sekundär | Utvändig gänga |
| Dimension sekundär | 1" (25) |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 579 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 280 | ||
| Vikt (kg) | 6,66 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_506_6808160.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_506_6808160.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_506_6808160.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_506_6824159.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_506_6824100_gruppfil.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_506_6808160.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_506_6824167.pdf |
