RSK-nr enhet: ST
Inlagd: 2009-10-16
RSK-nr enhet: ST

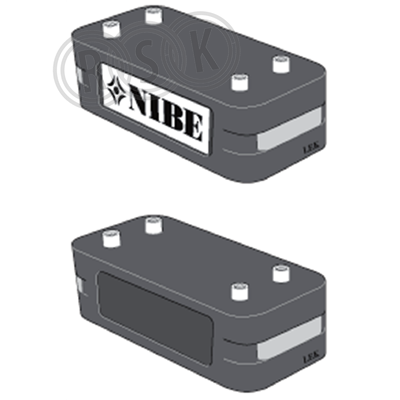

Rostfri plattvärmeväxlare med formgjuten polyurethan- isolering
Rostfri plattvärmeväxlare med formgjuten polyurethan- isolering
| RSK-nummer | 6824055 |
|---|---|
| Tillverkarens artikelnummer | 075320 |
| GTIN | 7331421307977 |
| Produkt | Plattvärmeväxlare |
| Produktnamn | PLEX 3 22-40 |
| Dimension | - |
| Storlek | 670x247x244 |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://www.nibe.se/Produkter/Sok-dokument/ |
| RSK flik | 17 Vatten-/Medievärmare/Tankar/Växlare |
| Tillverkarens artikelnummer | 075320 |
|---|
| GTIN | 7331421307977 |
|---|
| Tillverkarens produktsida | http://www.nibe.se/Produkter/Sok-dokument/ |
|---|
| Material | Rostfritt stål |
|---|---|
| Modell/Utförande | Lödd |
| Effekt | 110 kW |
| Flöde primär | 45 m³/h |
| Flöde sekundär | 3 m³/h |
| Max. differenstryck vid 20°C | 3 bar |
| Max. temperatur inlopp | 185 °C |
| Sekundär temperatur | -195 - 185 °C |
| Höjd | 247 mm |
| Bredd | 670 mm |
| Djup | 177 mm |
| Centrumavstånd anslutningar | 520 mm |
| Antal plattor | 40 |
| Anslutning primär | Utvändig gänga |
| Dimension primär | 2" (50) |
| Anslutning sekundär | Utvändig gänga |
| Dimension sekundär | 2" (50) |
| Lämplig för isolerande skal | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331421307977 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 700 | ||
| Bredd (mm) | 260 | ||
| Höjd (mm) | 280 | ||
| Vikt (kg) | 28 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_30_6824055.pdf |
|---|---|
| RSK-nummer | 6824055 |
|---|---|
| Tillverkarens artikelnummer | 075320 |
| GTIN | 7331421307977 |
| Produkt | Plattvärmeväxlare |
| Produktnamn | PLEX 3 22-40 |
| Dimension | - |
| Storlek | 670x247x244 |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://www.nibe.se/Produkter/Sok-dokument/ |
| RSK flik | 17 Vatten-/Medievärmare/Tankar/Växlare |
| Tillverkarens artikelnummer | 075320 |
|---|
| GTIN | 7331421307977 |
|---|
| Tillverkarens produktsida | http://www.nibe.se/Produkter/Sok-dokument/ |
|---|
| Material | Rostfritt stål |
|---|---|
| Modell/Utförande | Lödd |
| Effekt | 110 kW |
| Flöde primär | 45 m³/h |
| Flöde sekundär | 3 m³/h |
| Max. differenstryck vid 20°C | 3 bar |
| Max. temperatur inlopp | 185 °C |
| Sekundär temperatur | -195 - 185 °C |
| Höjd | 247 mm |
| Bredd | 670 mm |
| Djup | 177 mm |
| Centrumavstånd anslutningar | 520 mm |
| Antal plattor | 40 |
| Anslutning primär | Utvändig gänga |
| Dimension primär | 2" (50) |
| Anslutning sekundär | Utvändig gänga |
| Dimension sekundär | 2" (50) |
| Lämplig för isolerande skal | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331421307977 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 700 | ||
| Bredd (mm) | 260 | ||
| Höjd (mm) | 280 | ||
| Vikt (kg) | 28 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_30_6824055.pdf |
|---|---|
|
|
