RSK-nr enhet: ST
Inlagd: 2020-05-14
RSK-nr enhet: ST

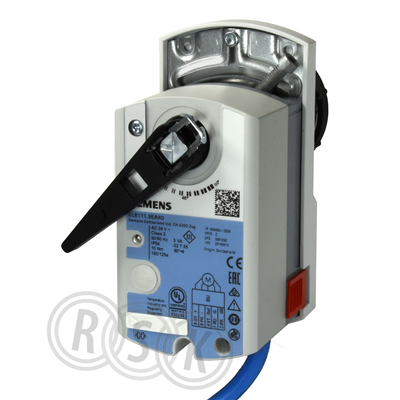

Elektromekaniskt ventilställdon (ventilmotor, reglermotor) med vridande rörelse utan snabbstängning för Modbus RTU styrning av Siemens kulventiler VA.. och VB... Vridmoment 10 Nm, Matningsspänning AC 24 V, Gångtid 150 s. Med fast ansluten 0,9 meter lång kabel.
Elektromekaniskt ventilställdon (ventilmotor, reglermotor) med vridande rörelse utan snabbstängning för Modbus RTU styrning av Siemens kulventiler VA.. och VB... Vridmoment 10 Nm, Matningsspänning AC 24 V, Gångtid 150 s. Med fast ansluten 0,9 meter lång kabel.
| RSK-nummer | 5364346 |
|---|---|
| Tillverkarens artikelnummer | S55499-D206 |
| GTIN | 7612914105882 |
| Produkt | Ställdon |
| Produktnamn | GLB111.9E/MO |
| Dimension | - |
| Storlek | 75x112x143mm (BxDxH) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | AC 24 V; 0,5W/2,5W |
| Funktion | 0...90°, 10 Nm, 150 s,28 dB(A) |
| Utförande | Modbus RTU |
|---|---|
| Färg | ljusgrå/blå |
| Ytbehandling | - |
| Material | polykarbonat |
| Standard | IP54 |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D206 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55499-D206 |
|---|
| GTIN | 7612914105882 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D206 |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | Övrigt |
| Kommunikationsprotokoll | Modbus |
| Energiförbrukning vid drift | 2,5 W |
| Energiförbrukning vid vila | 500 W |
| Modell/Utförande | Vridande |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Längd anslutningskabel | 0,9 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Övrigt |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Princip för säkerhetsinställning | NO - Normalt öppen |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | Bussanslutning |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Ja |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 150 s |
| Vridmoment | 10 Nm |
| Potentialfri omkopplingskontakt | Nej |
| Självjusterande slaglängd | Nej |
| Max. rotationsvinkel | 90 ° |
| Med säkerhetsfunktion | Nej |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 3 VA |
| Tillåten relativ luftfuktighet | 5 - 95 % |
| Omgivningstemperatur | 0 - 50 °C |
| Höjd | 112 mm |
| Bredd | 88 mm |
| Djup | 143 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 101 | ||
| Bredd (mm) | 167 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 0,823 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5364346.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_19_5364346.pdf |
