RSK-nr enhet: ST
Inlagd: 2013-06-12
RSK-nr enhet: ST

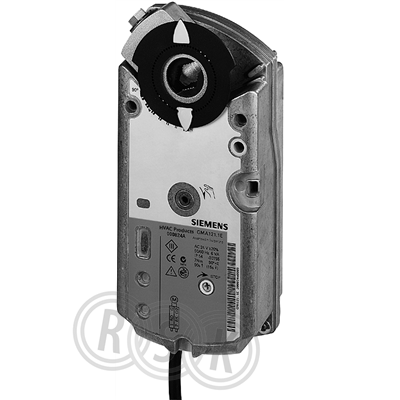

Elektromekaniskt spjällställdon med vridande rörelse för 2-läges, 3-läges och kontinuerlig styrning.
Elektromekaniskt spjällställdon med vridande rörelse för 2-läges, 3-läges och kontinuerlig styrning.
| RSK-nummer | 5353871 |
|---|---|
| Tillverkarens artikelnummer | S55499-D156 |
| GTIN | - |
| Produkt | Spjällställdon |
| Produktnamn | GMA161.1E/09H |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 2,5W |
| Funktion | för 2-/3-läges & kontinuerlig |
| Utförande | med vridande rörelse |
|---|---|
| Färg | silver/flerfärgad |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | - |
| Övrig info | PVC-fri anslutningskabel. |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D156 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55499-D156 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D156 |
|---|
| Matningsspänning | Övrigt |
|---|---|
| Styrsignal | 0-10V |
| Energiförbrukning vid drift | 3,5 W |
| Längd anslutningskabel | 0,7 m |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | 0-10V |
| Hjälpkontakter som tillval | Nej |
| Inställbart arbetsområde | Nej |
| Lämplig för manuell drift | Nej |
| Gångtid | 90 s |
| Vridmoment | 7 Nm |
| Självjusterande slaglängd | Nej |
| Max. rotationsvinkel | 90 ° |
| Med säkerhetsfunktion | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 5 VA |
| Omgivningstemperatur | -32 - 55 °C |
| Höjd | 192 mm |
| Bredd | 81 mm |
| Djup | 63 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 259 | ||
| Bredd (mm) | 108 | ||
| Höjd (mm) | 94 | ||
| Vikt (kg) | 1,35 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353778.pdf |
|---|---|
