RSK-nr enhet: ST
Inlagd: 2020-11-23
RSK-nr enhet: ST

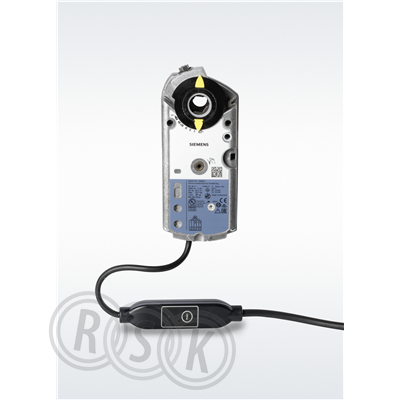

Spjällställdon med vridande rörelse, används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Datablad A6V101037201
Spjällställdon med vridande rörelse, används i luftbehandlingsanläggningar för att styra och stänga av spjäll. • Datablad A6V101037201
| RSK-nummer | 5364349 |
|---|---|
| Tillverkarens artikelnummer | S55499-D300 |
| GTIN | 7612914113023 |
| Produkt | Spjällställdon |
| Produktnamn | GMA161.1E/MO |
| Dimension | - |
| Storlek | 63x81x192mm (BxDxH) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | AC/DC 24 V; 2,5W/3,5W |
| Funktion | 0...90°, 7 Nm, 90 s |
| Utförande | Modbus RTU |
|---|---|
| Färg | silver/flerfärgad |
| Ytbehandling | - |
| Material | flermaterial |
| Standard | IP54 |
| Övrig info | - |
| Tillverkarens produktsida | https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55499-D300 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55499-D300 |
|---|
| GTIN | 7612914113023 |
|---|
| Tillverkarens produktsida | https://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Catalog&ACTION=ShowProduct&KEY=S55499-D300 |
|---|
| Lämplig för ventil | Nej |
|---|---|
| Lämpling för ventilationsarmatur | Ja |
| Matningsspänning | Övrigt |
| Kommunikationsprotokoll | Modbus |
| Energiförbrukning vid drift | 3,5 W |
| Energiförbrukning vid vila | 2500 W |
| Modell/Utförande | Vridande |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Ja |
| Längd anslutningskabel | 0,9 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Övrigt |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Ja |
| Spänningslös stängd | Ja |
| Typ av säkerhetsfunktion | Fjäder |
| Princip för säkerhetsinställning | NC - Normalt stängd |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Nej |
| Lägesrapportering | Bussanslutning |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 90 s |
| Vridmoment | 7 Nm |
| Potentialfri omkopplingskontakt | Nej |
| Självjusterande slaglängd | Nej |
| Max. rotationsvinkel | 90 ° |
| Med säkerhetsfunktion | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 5 VA |
| Tillåten relativ luftfuktighet | 5 - 95 % |
| Omgivningstemperatur | -32 - 55 °C |
| Höjd | 192 mm |
| Bredd | 81 mm |
| Djup | 63 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Aluminium |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 259 | ||
| Bredd (mm) | 108 | ||
| Höjd (mm) | 94 | ||
| Vikt (kg) | 1,6 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
